> 94年 - 94 調查特種考試_三等_電子科學組：電子學與電路學#38280
94年 - 94 調查特種考試_三等_電子科學組：電子學與電路學#38280
科目：
電路學 |
年份：
94年 |
選擇題數：
0 |
申論題數：
10
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (10)
【已刪除】一、圖 1 所示電路，若電晶體操作在 I
D
= 0.4 mA，VD = +1V，NMOS 電晶體之臨限電壓 （Threshold voltage）為 V
t
= 2V，µ
n
C
OX
= 20 µA/V
2
，C
OX
為氧化層電容。通道長度 為 L = 10 µm，寬度為 w = 400 µm，若忽略通道長度調變效應（Channel length modulation），試求出 V
GS
值以及 R
D
、R
S
之電阻值。（15 分）
【已刪除】二、圖 2 所示為一具有主動負載（active load）的差動放大器（differential amplifier）， 若偏壓電流 I = 0.2 mA，四個電晶體的β = 200，且 V
A
（Early voltage）= 100 V，求 此差動放大器的輸入電阻 R
i
，互導（transconductance）Gm 及輸出電阻 R
O
。並求出 此電路之開路電壓增益。（15 分）

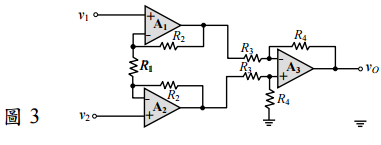

【已刪除】三、圖 3 為常用的儀表放大器電路，若 v
1
及 v
2
為兩個輸入電壓，A
1
、A
2
及 A3為三個運 算放大器（Op-Amp），試求出輸出電壓 v
O
值（v
O
以 v
1
及 v
2
的函數表示）並求出此 儀表放大器的差動電壓增益 A
d
值。（15 分）
【已刪除】四、圖 4 所示為一具有兩級 CMOS 運算放大器結構，若八個電晶體的通道寬度與長度之 比值 w/L 如下表所示：
若參考電流 IREF = 25 µA，所有電晶體之臨限壓值為 |V
t
| =1V，µ
n
C
OX
= 20 µA/V
2
， µ
p
C
OX
= 10 µA/V
2
，所有元件之 Early voltage 為 |V
A
| = 25V，電源電壓為 V
DD
= V
SS
= 5V ，試求出所有元件之汲極電流 I
D
、閘源極間電壓|VGS| 、互導 gm 及輸出電阻 r
O
值。 同時求出第一級以及第二級之電壓放大倍數 A
1
及 A
2
。（15 分）
【已刪除】五、圖 5 所示電路，若 Op Amp 的飽和電壓為± 10V，R
1
= 100 kΩ，R
2
= R = 1 MΩ，而 C = 0.01 µF，試求振盪頻率值。（15 分）
⑴ D 型正反器電路
⑵負回授放大器（negative feedback amplifier）的優、缺點
⑶ MOS 反相器（inverter）
⑷米勒效應（Miller effect）
⑸橋式整流器（bridge rectifier）
