94年 - 94 關務特種考試_三等_電機工程：電子學與電路學#38275

科目：電路學 | 年份：94年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (10)

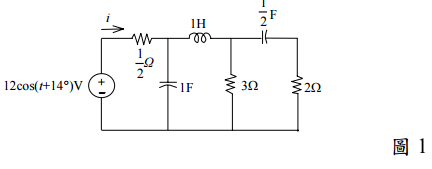

【已刪除】一、圖 1 中試求出電流 i(t)之大小。 （15 分）

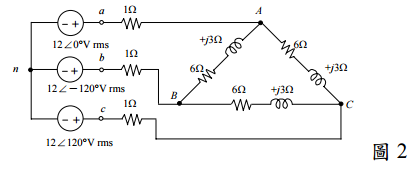

【已刪除】二、圖 2 為 Y-Δ接法之三相電路，試求出 VAB，VBC和 VCA電壓，並求出所消耗之功率。 （15 分）

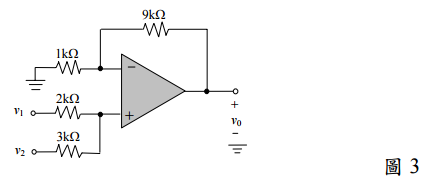

【已刪除】三、利用重疊原理求出圖 3 中電路的輸出電壓 v0。 （15 分）

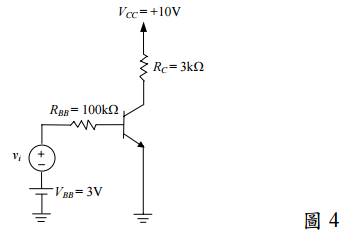

【已刪除】四、試分析圖 4 中的電晶體放大器，並求出電壓增益，假設β=100，基-射極導通時之電 壓為 VBE = 0.7 伏特。 （15 分）

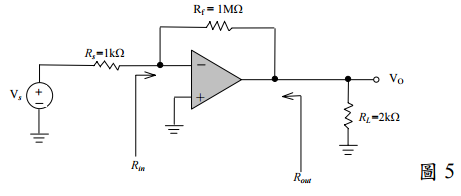

【已刪除】五、試利用回授法求圖 5 中反相運算放大器的電壓增益 ，輸入電阻 Rin，以及輸出電阻 Rout。（令運算放大器開迴路增益為 104 ，Rid = 100kΩ，且 ro = 1kΩ） （15 分）
六、⑴試解釋超級二極體。 （5 分）
⑵試解釋 slew rate。 （5 分）
⑶試解釋 N 型-MOSFET 增強型的基本工作原理。 （5 分）
⑷試解釋理想變壓器工作原理。 （5 分）
⑸試說明如何以瓦特計量測交流電路之功率。 （5 分）
