94年 - 94-2 專技高考_電機工程技師：電路學#36609

科目：電路學 | 年份：94年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (9)

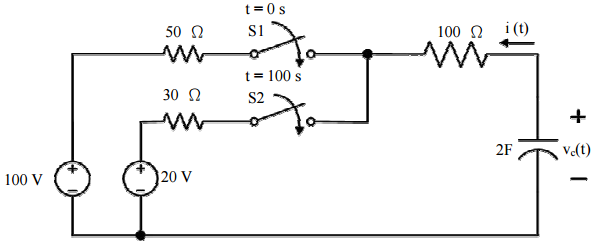

【已刪除】一、下圖電路中的兩個開關S1、S2 已經打開很長一段時間了，當開關S1 在t = 0 s閉合 ，開關S2 接著在t = 100 s閉合時，若電容器的初始電壓為vc(0) = 10 V，試求t > 0 之i(t)及vc(t)的時間響應。（20 分）
【已刪除】⑴電流放大增益 （5 分）
【已刪除】⑵電壓放大增益（5 分）
【已刪除】⑶輸入阻抗  （5 分）
⑷將輸入電壓源Vs移除後，由輸出端看入之輸出阻抗Zout （5 分）
⑴若採用正確接線的三瓦特計法做所有負載之實功率量測，則連接至 A、B、C 各 線之瓦特表 PA、PB、PC 之讀數為何？（15 分）
⑵由電源側流向負載側之中性線電流相量為何？（5 分）

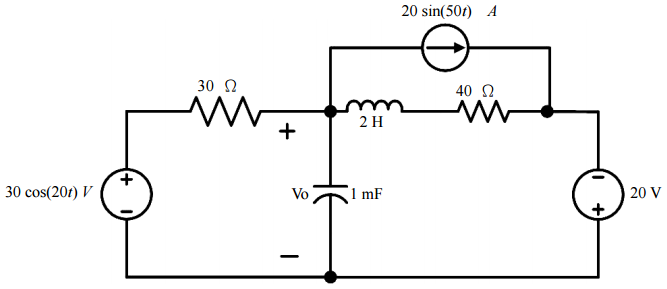

【已刪除】四、如下圖所示，試利用重疊定理求出電壓vo之值。（20 分）
【已刪除】五、如下圖所示之理想運算放大器電路，圖中的電阻器Ra、Rb、Rc、Rd均以Ω為單位， 電容器C以F為單位。試求由輸出端看入之等效阻抗Z？（20 分）
