95年 - 95 地方政府特種考試_三等_電力工程、電子工程：電路學#38844
科目：
電路學 |
年份：
95年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)

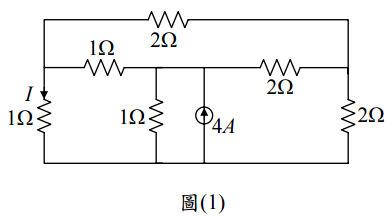

【已刪除】一、如圖(1)電路圖所示，有六個電阻分別為三個 1Ω與三個 2Ω以及一個獨立直流電流 源 4 A。求電流值 I。（20 分） 圖(1)

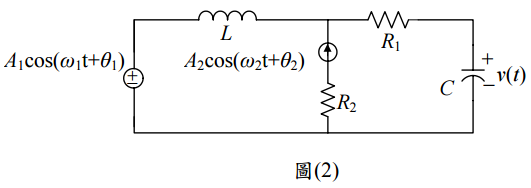

【已刪除】二、如圖(2)電路圖所示，有一個獨立穩態電壓源A
1
cos(ω
1
t+θ
1
) 、一個獨立穩態電流源 A
2
cos(ω
2
t+ θ
2
) ，以及一個電感 L、兩個電阻R
1
與R
2
、一個電容 C。求電容電壓值 v(t)。（20 分） 圖(2)

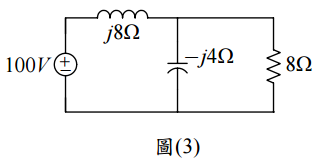

【已刪除】三、如圖(3)電路圖所示為一交流電路，有一個電容− j4Ω、一個電感 j8Ω、一個電阻8Ω 以及一個獨立交流電壓源 100 V。求電壓源供輸的平均實功率、無效功率與功率因 數。（20 分）

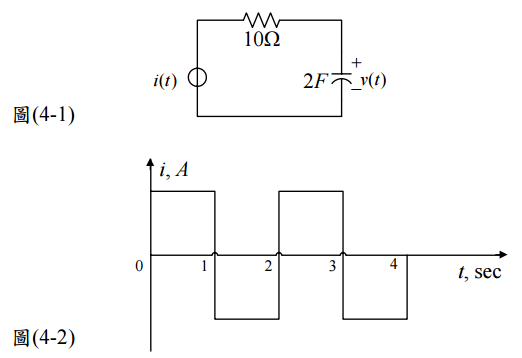

【已刪除】四、如圖(4-1)電路圖所示，有一個電阻 10Ω、一個電容 2F 及一個獨立電流源i(t)，其波 形如圖(4-2)所示。假設時間為 t＜0 時，電容電壓值v(t)為零，求出電容電壓值v(t) 在時間為t ≥ 0時的波形並以圖示之。（20 分）

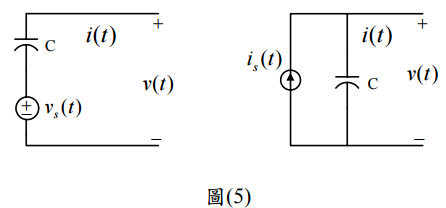

【已刪除】五、如圖(5)電路圖所示，有一個戴維寧等效電路含一個獨立電壓源v
s
(t) 串聯一個電容 C 以及一個諾頓等效電路含一個獨立電流源i
s
(t) 並聯相同電容 C。當獨立電壓源v
s
(t) 與獨立電流源i
s
(t) 有何關係時，此兩個等效電路為對等？請證明之。（20 分）
