95年 - 95 警察特種考試_三等_電機工程：電子學與電路學#38782

科目：電路學 | 年份：95年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (8)

【已刪除】一、下圖為一有源電路，有一被控電源 I，求在 a b 端點之戴維寧等效電路（Thevenin equivalent circuit）。（20 分）
【已刪除】二、如下圖之雙口網路，求其傳輸參數（transmission parameters）ABCD。（20 分）

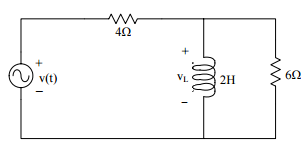

【已刪除】三、如下圖，電壓源 v(t)=2u(t)，u(t)為單位步階函數，且電感在 t=0 時之電流為零，求 電感電壓 VL(t)，t≥0。（20 分）
⑴求電晶體 VCE之電壓？
⑵求由 VS所看到電路之小信號輸入阻抗 Ri為何？
⑶由ＶC 所看到電路之小信號輸出阻抗為何？
⑷此電路在四類回授放大電路中為那 一種？（20 分）
五、如下圖為以理想二極體與電容器所組成之倍壓電路，兩電容器之電容值相同，且 t=0 前電容器沒有電荷。若輸入電壓為正弦波 Vi(t)=5sin(2πt)，t≥0，求 t=0 到 2 時 之 V0(t)波形。（20 分）
