> 95年 - 95 高等考試_三級_電力工程、電子工程：電路學#38626
95年 - 95 高等考試_三級_電力工程、電子工程：電路學#38626
科目：
電路學 |
年份：
95年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (9)
【已刪除】一、如圖一所示電路，若每個電阻之值為 1Ω，試求其等效電阻值為多少？（20 分）
【已刪除】⑴若一電路之電流頻域響應為
，求其時域響應 i(t)
【已刪除】⑵若一電路之電壓頻域響應為
，求其在時間為 0
+
時之電壓 v (0
+
)及其(dv/dt)0
+
。 （20 分）
⑴電路輸入阻抗 Z
in
；
⑵實功率 P、虛功率 Q 及視功率 S 各為何？（20 分）

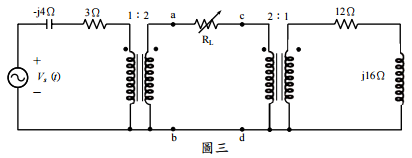

【已刪除】四、如圖三所示的變壓器電路中，已知 V
s
（t）＝100 sin(t)伏特，若適當調整可變電阻可使 R
L
值得到最大輸出功率，試問當 R
L
具有最大功率時，R
L
之值為何？又此時最大輸 出功率為何？（20 分）
【已刪除】⑴如圖四所示，試求 V
out
為何？請以 V
1
表示之。
【已刪除】⑵如圖五所示，試求 V
out
為何？請以 V
2
表示之。
⑶請利用圖四、圖五電路，設計一電路，使其輸出為 2V1＋6V2。請不要更改圖四、 圖五電路，也不要更改任何元件值或加入新元件。
