96年 - 96 交通事業公路升資考試_員級晉高員級_電機工程：電路學#38682
科目：
電路學 |
年份：
96年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)

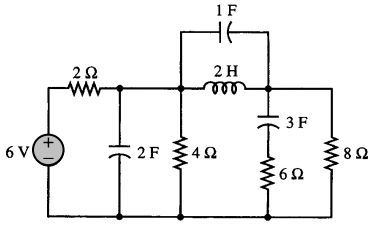

【已刪除】一、如下圖之穩態電路所示，試求分別儲存於各電容（1F、2F、3F）與電感（2H）之能 量。（20 分）

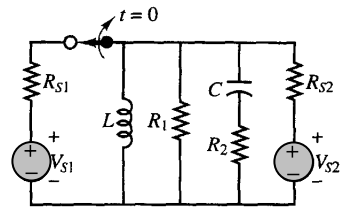

【已刪除】二、如下圖所示之電路在 t < 0 時已到達穩態，今假設在 t = 0
+
時切換開關，且其中各參數為 V
s1
= 15 V；V
s2
= 9 V；R
s1
=130 Ω；R
s2
=290 Ω；C= 0.35 µF；R
1
=1.1 kΩ；R
2
= 700 Ω； L =17 mH。試求在 t = 0
+
時跨接於電感 L 之初始電壓值與流經 R
s2
之初始電流值。 （20 分）

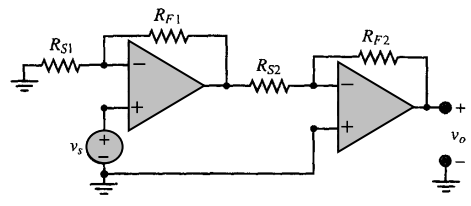

【已刪除】三、由 OP 理想放大器所組成之類比計算器電路如下圖所示，試求輸出電壓 v
o
與 v
s
之關 係。（20 分）

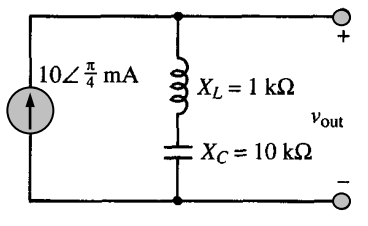

【已刪除】四、在下圖中之交流電路中，試求其輸出電壓 v
out
(t)為多少？（20 分）

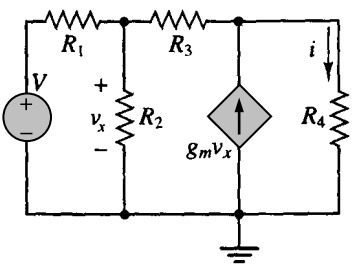

【已刪除】五、在下圖中之直流電路中，若 V = 5.6 V；g
m
= 0.2 S；R
1
= 50 Ω；R
2
= 1.2 kΩ；R
3
= 330 Ω ；R
4
= 440 Ω；試求流經過 R
4
之電流 i 為多少？（20 分）
