96年 - 96 公務、關務升官等考試_電力工程、電子工程、電信工程：電路學#34437
科目：
電路學 |
年份：
96年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)
【已刪除】一、如下圖，其中三個電阻皆相同，令運算放大器（op. amp.）為理想，請推導 V
o
對 V
in
之轉移函數。（20 分）

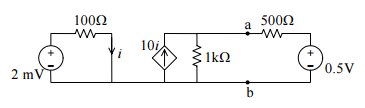

【已刪除】二、試求下圖電路中 a、b 兩點間之電壓差。（20 分）
【已刪除】三、下圖電路中，Z
S
為源端阻抗（source impedance），Z
L
為負載阻抗（load impedance） 請證明當 ∗ Z
L
= Z
S
時，Z
L
可由訊號源 E 處得到最大功率轉移（*表示共軛複數）。 （20 分）
【已刪除】四、下圖為一雙埠網路（two-port network），請求出此雙埠網路之 Y 矩陣（admittance matrix）。（20 分）

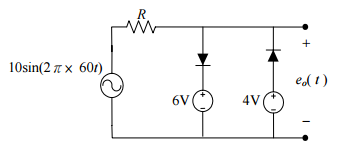

【已刪除】五、請大致繪出下圖中
eo
( t )之波形圖，假設其中之二極體為理想二極體，導通電壓 為 0V。（20 分）
