96年 - 96 地方政府特種考試_三等_電力工程、電子工程、電信工程:電路學#38676
科目:
電路學 |
年份:
96年 |
選擇題數:
0 |
申論題數:
5
試卷資訊
所屬科目:
電路學
選擇題 (0)
申論題 (5)
【已刪除】一、如圖一電路所示,各參數為 I
B
=12A;R
B
=1Ω;V
G
=12V;R
G
=0.3Ω;R=0.23Ω。試 求出跨接於電阻 R 兩端之電壓值。(20 分)

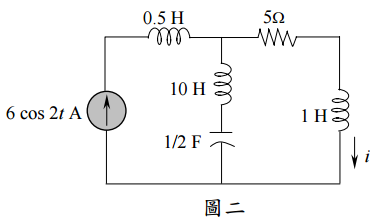

【已刪除】二、如圖二之 AC 交流電路所示,試求流經 1H 電感器之電流 i 之值,並以 Phasor 形態 表示。(20 分)
【已刪除】三、如圖三所示之電路已達穩態良久(t<0)且電容器之跨接電 Vc=+7V,今假設在 t=0 時切換開關,且其中各參數為 V
s
=12V;C=3300µF;R
1
=9.1kΩ;R
2
=4.3kΩ; R
3
=4.3kΩ;L=16mH。試求在開關切換後(即 t=0
+
)時跨接於電阻 R
2
之初始電壓 值。(20 分)

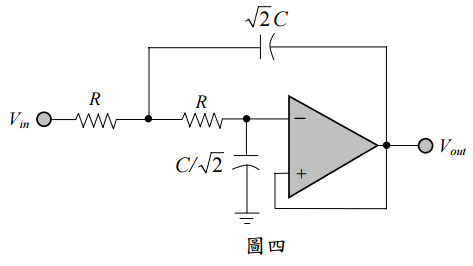

【已刪除】四、由 OP 理想放大器所組成之電路如圖四所示,假設其操作頻率為ω,試求輸出電壓 V
out
與輸入電壓 V
in
之比值(即 V
out
/V
in
)。(20 分)

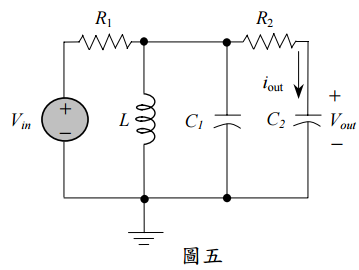

【已刪除】五、如圖五所示之 RLC 電路,假設其操作頻率為ω,試求此電路之頻率響應函數 (frequency response function),即輸出電壓 V
out
與輸入電壓 V
in
之比值(V
out
/V
in
)。 (20 分)
