96年 - 96 專技高考_電機工程技師：電路學#36687

科目：電路學 | 年份：96年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (12)

⑴試求出此時間內總流出電荷。（6 分）
⑵若端電壓為 85 伏特，試求出電源輸出之總能量。（6 分）
⑶試求出電源輸出之平均功率。（8 分）
二、假設電壓 v 與電流 i 均為時間函數，若L =10mH 與i(t) =10cos 2π 60t安培（2π 60t為 弳度量），試求電壓v(t)，儲存能量w(t)。（20 分）
⑴試求圖一中 a,b 兩點間之等效電阻。（10 分）
⑵試求圖二中 c,d 兩點間之等效電阻。（10 分）

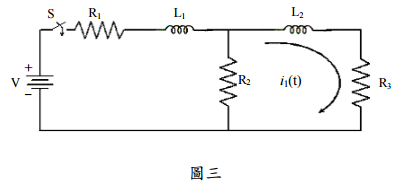

【已刪除】四、圖三的電路在 t＝0 時開關 S 合上（closed），R1＝R2＝R3＝20 歐姆，L1＝L2＝2 亨利， V=200 伏特，試求出流經電阻 R3 的電流 i1(t)。（20 分）
⑴電源所供應的複數功率。（4 分）
⑵由電源所供應電流的均方根值。（4 分）
⑶供應電感負載電流的均方根值。（4 分）
⑷組合負載的阻抗。（4 分）
⑸組合負載的功率因數。（4 分）
