96年 - 96 調查特種考試_三等_電子科學組：電子學與電路學#38688

科目：電路學 | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (6)

計算⑴ I_Z（10 分）

⑵ V_out（10 分）。（需詳列計算過程方計分）

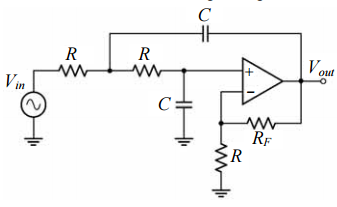

【已刪除】二、假設下圖主動濾波電路中之運算放大器（Op-Amp）為理想之運算放大器，請證明其轉移函數 V_out(s)/V_in(s) = H(s)如下所示。（20 分）（需詳列推導過程方計分）

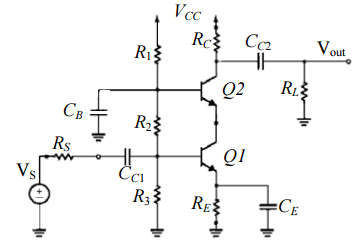

【已刪除】三、下圖為 Cascode 雙載子電晶體放大電路，其中 Q2 基極交流旁路電容 C_B於操作頻率呈現一甚小容抗。請問 C_B 於此 Cascode 放大電路幫忙促進之性能為何？（20 分）（需詳述相關原理方計分）

【已刪除】四、下圖為並聯回授振盪電路組態，其中[Y]代表主動放大電路之雙埠導納矩陣，（Y₁, Y₂, Y₃）表示周邊被動電路之導納。請證明此振盪組態振盪條件如下。（20 分）（需詳列推導過程方計分）

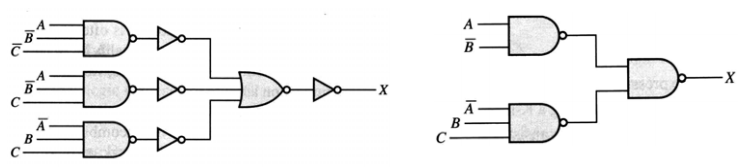

【已刪除】五、請分別列出下面二邏輯電路之輸出入邏輯關係表示式，並證明此二邏輯電路等效。（20 分）（需詳列推導過程方計分）
