96年 - 96 高等考試_三級_電力工程、電子工程：電路學#38702

科目：電路學 | 年份：96年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

【已刪除】一、如圖一所示，V_s (t)＝1 V , t＞0，求 i(t) , t＞0（20 分）

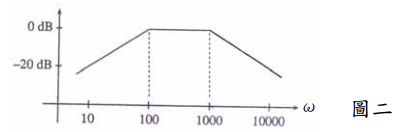

【已刪除】二、一電路系統函數為 H (s)＝

，其 Bode 圖如圖二所示，求 k , a , b 之值。（20 分）

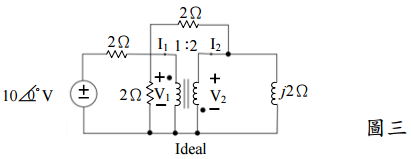

【已刪除】三、如圖三所示，求 I₁ , I₂ , V₁及 V₂。（20 分）

【已刪除】四、如圖四所示電路，求 H( jω)＝

及截止頻率ω1 , ω2。（設放大器為理想）（20 分）

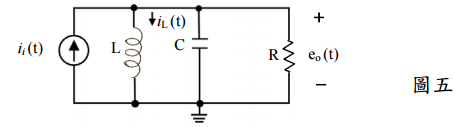

【已刪除】五、如圖五所示電路，設 i_i(t)＝1＋sin t，C＝1F , R＝1/3 Ω , L＝ 1/2H，求 i_L (t)與 e_o (t)。（20 分）
