96年 - 96-2 司法特種考試_三等_檢察事務官電子資訊組:電子學與電路學#38467
科目:
電路學 |
年份:
96年 |
選擇題數:
0 |
申論題數:
11
試卷資訊
所屬科目:
電路學
選擇題 (0)
申論題 (11)
⑴何謂差動放大器的共模拒斥比(Common mode rejection ratio, CMRR)。(5 分)
⑵試求如圖一所示之電路的差模增益(A
dm
)、共模增益(A
cm
)以及共模拒斥比 (CMRR)為何?(15 分)
⑴ t > 0 時,流經電感的電流方程式 iL(t)。
。⑵ t > 0 時,電阻上的電壓方程式 v(t)。 (20 分)

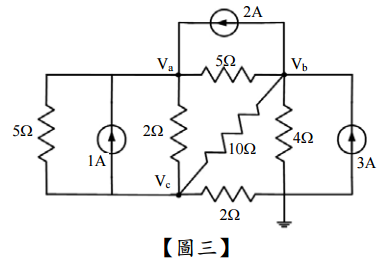

【已刪除】三、試求出圖三中,V
a
、V
b
與 V
c
各節點電壓。(20 分)
⑴某一稽納二極體在 25℃時的崩潰電壓為 8.2V,且其具有正溫度係數為 0.05%/℃, 試問若操作在溫度 60℃時,此稽納二極體的崩潰電壓為何?(10 分)
⑵如圖四所示之稽納二極體電路,順向導通電壓為 0.7V,崩潰電壓如圖中所示,試 求輸出電壓 V
out
的變動範圍。(10 分)
⑴試求流經射極的偏壓電流 IE。若此電晶體的 β=120, 忽略爾利效應(Early effect)不計,
試求⑵ R
i
⑶ R
o
【已刪除】⑷
分別為何?(20 分)
