96年 - 96-2 警察特種考試_二等_刑事鑑識人員刑事物理組：電路學#38468

科目：電路學 | 年份：96年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (12)

一、⑴何謂開路？何謂短路？
⑵請問：「一個元件的兩端電壓為零，流過的電流也為零，這個元件是開路？還是 短路？都是？還是都不是？」
⑶您學過的電路裡面有⑵描述的元件嗎？如果電路裡面有⑵描述的元件，這個電路 是否能操作正常？為什麼？請詳細說明。
【已刪除】二、以時域（Time Domain）分析求下電路 vo(t)之完整解。（20 分）

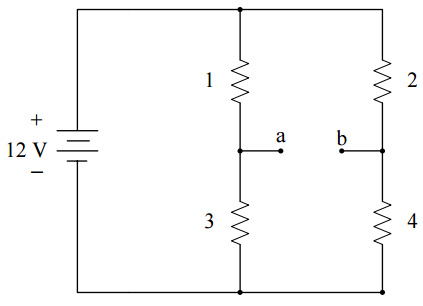

【已刪除】三、求由 a 及 b 兩點看進電路之等效戴維寧電路及等效諾頓電路。（20 分）

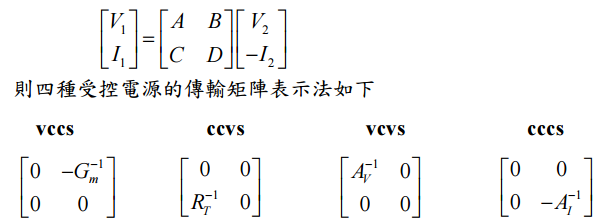

【已刪除】四、雙埠網路的傳輸矩陣表示輸出與輸入之關係如下 請找出上面式中的錯誤來，並解釋原因。（20 分）
五、一(3+j4)歐之負載阻抗經每條 0.5 歐之導線兩條連接於 120 伏 400 赫之電源。求⑴負 載之功率；
⑵負載之電壓；
⑶線路之損失；
⑷線路之電壓調整率；
⑸重複⑴至⑷， 若並聯適當之電容器以使功率因數等於 1。
⑹所需 C 之值為何？（20 分）
