97年 - 97年專門職業及技術人員高等建築師、技師暨普通記帳士、97年第二次高等暨普通消防設備人員、普通不動產經紀人結構工程技師#35787

科目：技師◆材料力學 | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：技師◆材料力學

選擇題 (0)

申論題 (5)

【已刪除】一、請繪出圖一（a）、（b）桿件 AB 之剪力圖及彎矩圖。（20 分）

⑴ D 點變位

⑵欲使桿件皆不致發生挫曲，取安全係數為 2，試求此構造容許承受之最大 P 力。（25 分）

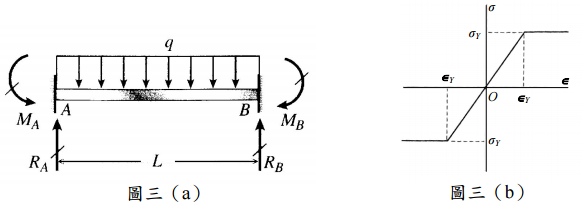

【已刪除】三、圖三（a）長方形斷面之梁，斷面寬 b，斷面高 h。梁之長度為 L，兩端固接，受 q 之均佈載重。材料性質假設為完全彈塑性，如圖三（b）所示。若梁中心點之變位為 δ，試繪 q（縱座標）與 δ（橫坐標）之關係圖。（30 分）

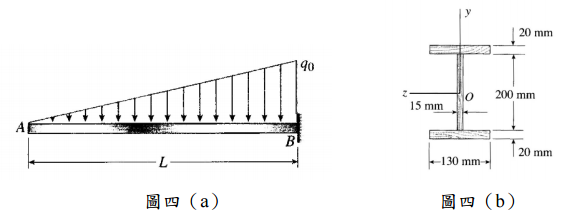

【已刪除】四、懸臂梁 AB 受圖四（a）所示之三角形載重，梁之斷面如圖四（b），其中 L＝12 m。已知使用材料之容許應力 σ_w＝80 MPa、τ_w＝60 MPa，試求此梁能承受之最大 q₀ 值。（25 分）
