> 97年 - 97 地方政府特種考試_三等_電力工程、電子工程：電路學#38645
97年 - 97 地方政府特種考試_三等_電力工程、電子工程：電路學#38645
科目：
電路學 |
年份：
97年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)

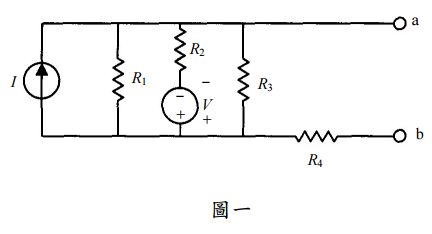

【已刪除】一、如圖一電路所示，各參數為I = 3A、V = 6V、R
1
= R
2
= R
3
= 3Ω及R
4
= 1Ω，求由a、b 端看入之戴維寧（Thevenin）等效電路。（20 分）

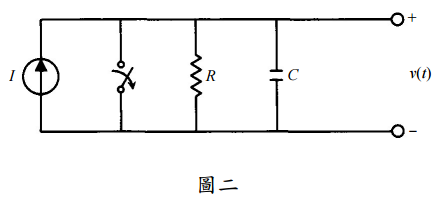

【已刪除】二、如圖二電路所示，各參數為 I = 2A、R = 1Ω及C =
，原來開關在關閉情況下電 路達到穩定狀態。在時間 t = 0 時將開關打開，求當 t ≥ 0 時之 v(t)。（20 分）

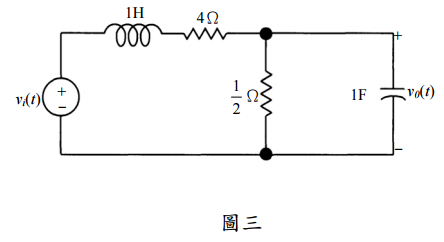

【已刪除】三、如圖三電路所示，v
i
(t) = 3+3cos(3t+30°)伏特，求穩定狀態下的電壓v
0
(t)。（20 分）

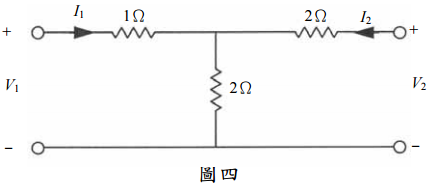

【已刪除】四、雙埠網路之 h 參數方程式為
V
1
= h
11
I
1
+ h
12
V
2
I
2
= h
21
I
1
+ h
22
V
2
試求圖四所表示雙埠網路之各hij參數。（20 分）

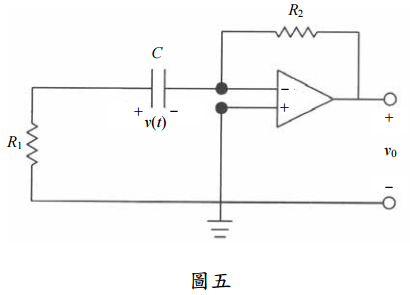

【已刪除】五、如圖五之理想OP放大器電路所示，給定v(0) = 3V、R
1
= 20kΩ、R
2
= 80kΩ及C = 5μF，求 當時間t ≥ 0 時之v
0
(t)。（20 分）
