97年 - 97 地方政府特種考試_四等_電力工程、電子工程、電信工程：基本電學#48698

科目：基本電學(概要) | 年份：97年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (9)

⑴試繪出圖一由ab 端望入的戴維寧等效電路，
⑵利用⑴所繪出的戴維寧等效電路， 求出當負載RL = 0 及RL = 6Ω時所流經負載的電流為多少？當RL為何值時有最大功率 輸出？（20 分）

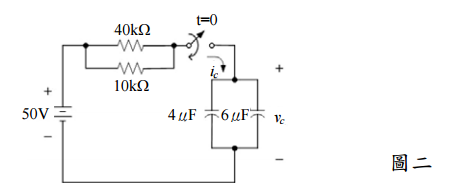

二、在圖二中的電容皆未充過電，即無初能，開關在t = 0 秒時關閉，試求出vc(t) 和 ic(t) 之表示式。當t = 60 秒後，6μF電容上之電壓及電流各為多少？（20 分）
⑴總阻抗ZT
⑵IR、IL及IC各電流 ⑶計算每ㄧ 阻抗所消耗功率的總和是否等於電源供給的功率。（20 分）

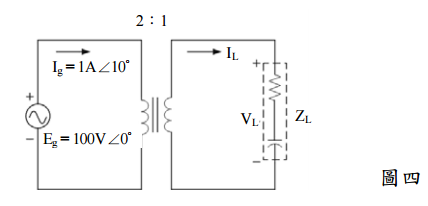

四、有一電路如圖四所示，若變壓器為理想，試求IL、VL、ZL。（20 分）
⑴諧振頻率（以Hz表示）
⑵諧振時電路的品 值因素Q、IR、VC和IL各為多少？
⑶頻寬（以Hz表示）。（20 分）
