97年 - 97 專技高考_機械工程技師：流體力學與流體機械#36320

科目：技師◆流體力學與流體機械 | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆流體力學與流體機械

選擇題 (0)

申論題 (7)

【已刪除】一、如圖所示，有一閘門其寬度為 4 m，在忽略閘門重量之情況下，計算閘門維持如圖所示之位置時所須之力量 P。（15 分）

【已刪除】二、有一圓筒以其中心旋轉，如圖所示。試問旋轉速度ω為何值時，水面將剛好接觸原點 O（虛線之情形）？此時 A 點及 B 點之壓力為何？（15 分）

【已刪除】三、如圖所示，有一直徑為 6 cm 之水柱，其速度為 20 m/s，撞擊在一導流板上，若導流板以 7 m/s 之速度沿 x 方向運動，在假設導流板與水柱間之摩擦力可忽略之情況下，試求水柱在導流板產生之 x 及 y 方向之力量。（15 分）

r

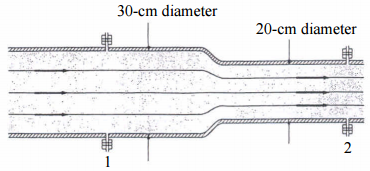

【已刪除】四、如圖所示，水流經一收縮管流量為 0.707 m ³ /s，假設收縮處之壓力損失可表為

，其中V₂為水流在管徑為 20 cm 之管中的平均流速，若 p1 = 70kPa，試問將管路固定於原處所須施加之水平力量為何？（15 分）

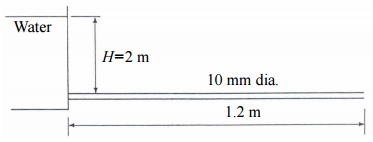

【已刪除】五、如圖所示，有一小管徑之圓管水平的連接至一水槽。如果 10 秒內由出口流出之體積為 6600 mm ³，若水流之各式能量損失忽略不計時，試求水之黏滯係數為何？（15 分）

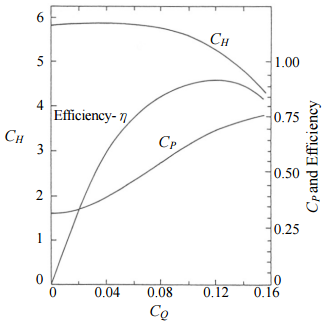

【已刪除】六、有一直徑為 20 cm 之離心式邦浦被使用來傳輸煤油（kerosene），煤油之密度為 814 kg/m ³，邦浦之性能曲線如圖所示。若邦浦之轉速為 5000 rpm 時，試計算邦浦在最大效率運轉時，煤油流量，邦浦提供之壓力上升值，以及所須輸入之功率。（10 分）

七、有一物體不知其體積，但將此物體完全浸入水中測得其重為 550N，而在空氣中測得其重為 650N，試求此物體之比重及體積。（15 分）
