97年 - 97 專技高考_電機工程技師：電路學#38646
科目：
電路學 |
年份：
97年 |
選擇題數：
0 |
申論題數：
7
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (7)
⑴請分析圖一電路之 i
a
，i
b
與 i
c
。（12 分）
⑵計算每個電源之功率，並說明此些電源為消耗功率或吸收功率。（8 分）
⑴其頻域之等效電路為何？
⑵以相位法計算穩態之電流。（20 分）

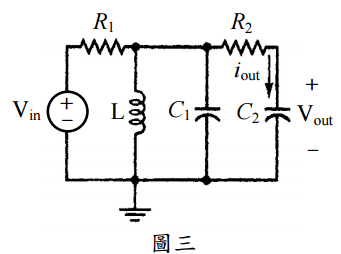

【已刪除】三、如圖三所示之 RLC 電路，假設其操作頻率為 ω，試求此電路之頻率響應函數（frequency response function），即輸出電壓 V
out
與輸入電壓 V
in
之比值（V
out
/V
in
）。（20 分）
【已刪除】四、計算圖四若 e(t) 為輸入電源，電流 i(t) 為響應，且 e(t)=δ(t)，脈衝輸入前所有狀態 皆為 0，請以拉式轉換法分析此一電阻流過電流 i(t)之脈衝響應￡[i(t)]，並再表示回 時域 i(t)。（20 分）

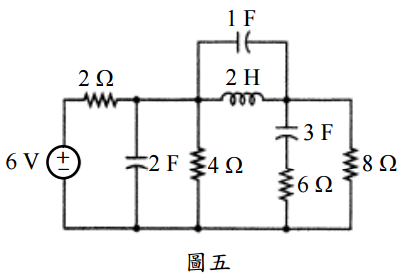

【已刪除】五、如圖五之穩態電路所示，試求分別儲存於各電容（1F、2F、3F）與電感（2H）之能 量。（20 分）
