97年 - 97 高等考試_三級_技藝（選試木竹器）：圖學#49700

科目：圖學 | 年份：97年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (6)

一、目前 PC 平台之電腦輔助設計軟體技術已相當成熟，因應用領域需求而有不同之軟體，例如：AutoCAD、Pro/E、Unigraphic（UG）、Inventor、Solidworks 等。請試從產品設計至生產過程，說明並比較上述軟體的功能與特質，及其適用之產業範圍，亦可另就您所熟悉之軟體說明之。（15 分）

二、布林運算（Boolean Operations）是布林代數中的一種運算，現在常見的各種電腦繪圖軟體（如 Photoshop、CorelDraw、3D Max、AutoCAD 等）皆引入布林運算作為一種輔助繪圖的手段，以簡單形體構建出複雜的平面（2D）與立體（3D）實體模型。試繪圖舉例說明上述軟體應用布林運算的邏輯：聯集（Union）、差集（Difference）與交集（Intersection）的原理與其成像結果。（15 分）

三、依據透視投影原理，所得的立體圖有：一點透視圖、二點透視圖、三點透視圖等三種。請以一長方體為例，分別手繪前述三類立體圖，並分別予以說明。（15 分）

四、物體的面，在正投影視圖中出現的「面」，會有那幾種狀況？試手繪舉例一立體圖及正投影視圖，分別說明之。（15 分）

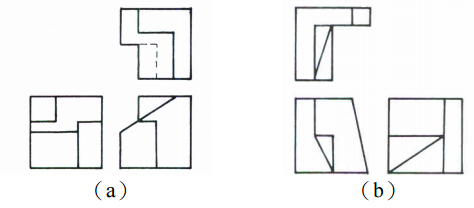

【已刪除】五、請徒手繪出下列各物體的等角圖。（20 分）

【已刪除】六、請依已知視圖，完成下圖之三視圖。（20 分）
