97年 - 97 高等考試_三級_電力工程、電子工程：電路學#38395

科目：電路學 | 年份：97年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (8)

【已刪除】⑴ 圖一(甲)電路中，試求跨於 a , b 兩端之戴維寧等效電路（Thevenin equivalent circuit）。（10 分）

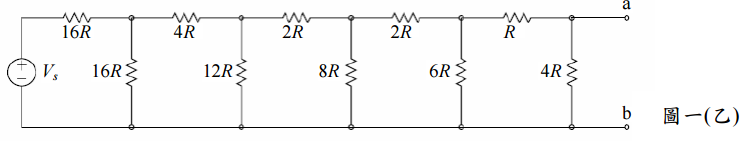

【已刪除】⑵ 利用⑴ 之答案，求圖一(乙)中跨於 a , b 兩端之戴維寧等效電路。（10 分）

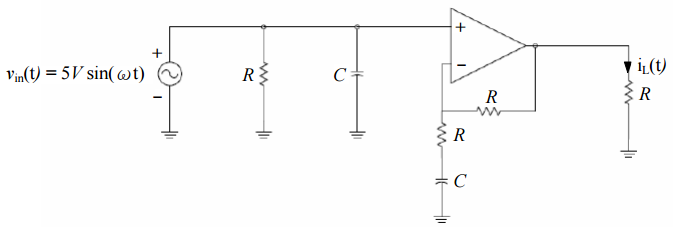

【已刪除】二、設下圖電路之運算放大器為理想，試以相量分析法（phasor analysis）求電流 iL(t) 之相表示法 IL（phasor representation）（請以 R , C 與ω之函數表之）。（20 分）

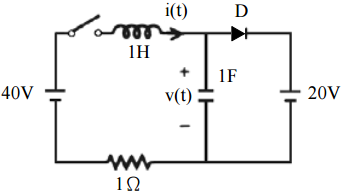

【已刪除】三、設下圖中之 L 與 C 均未儲能，且二極體為理想的元件，若於 t = 0 時將開關閉合， 試求其響應 i(t)的波形？（20 分）
⑴ 如下圖電路﹙圖甲﹚，設運算放大器為理想，試求 Vout為何？（8 分）
⑵ 若此運算放大器為非理想，其偏壓電流 IB（nonzero bias current）與補偏電壓 Voff （offset voltage）都非為零值，但補偏電流 Ioff（offset current）可假設為零，若將 此缺陷運算放大器表為圖乙之模型，試問此時電路之 Vout 應為何？（12 分）
⑴ 負載吸收之總平均功率及消耗在傳輸線上之總平均功率。﹙10 分﹚
⑵ 若在 N 與 N'間連結一中性線使其成為三相四線式，則流過此中性線之電流 INN'之 均方根值和相角為何。﹙10 分﹚
