99年 - 099年專門職業及技術人員高等建築師、技師暨普通不動產經紀人、記帳士大地工程技師#34917

科目：技師◆基礎工程與設計 | 年份：99年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：技師◆基礎工程與設計

選擇題 (0)

申論題 (11)

⑴箱涵無水，地下水位在GL-1 m時，抗浮樁之安全係數FS？（10 分）
⑵箱涵滿水，地下水位在GL-10 m時，承載樁之安全係數FS？（10 分）
註：
1.水單位重取γw = 10 kN/m3 。混凝土單位重γc = 24 kN/m3 。
2.砂土土壤剪力參數 C = 0，φ = 0.3N+27°。
3.黏土C = 100 N/16（kN/m2 ）。
4.淺基承載力公式qult = αC Nc+γDf Nq+βγBNγ
φ = 0°時，Nc = 5.7，Nq = 1，Nγ = 0
5.黏土中樁承載力Qp = C Nc * Ap；Nc * = 9 Qs=α1C As；鑽掘樁α1= 0.45；錘擊樁α1 = 0.75；C ≤ 50 kN/m2 取α1=1

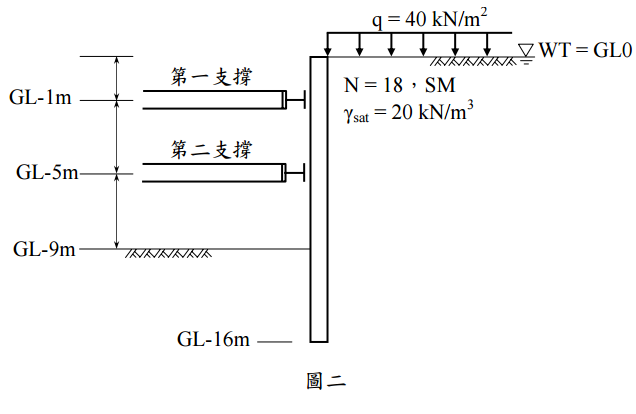

【已刪除】二、如圖二所示為擋土壁，請計算第一與第二支撐之軸力P1、P2。（15 分）
註：
1.土壓力以視土壓力計算。
2.土壓力以 1/2 分攤法計算。
3.水平支撐間距 6 m。
4.砂土之視土壓力如圖三所示。
5.水單位重取γw = 10 kN/m3 。
⑴建築物之差異沉陷，並研判建築物是否會開裂？（10 分）
⑵為防止差異沉陷開裂，在地下室深度不變下，黏土層上方最多能蓋幾層樓？使砂 土與黏土地盤之差異沉陷扭角小於 1/300。（10 分）

註：
1.一層樓活重呆重之總重為 10 kN/m2 。
2.筏基視為一層樓。
3.建築物差異沉陷扭角 θ ≥ 1/300 時，隔間牆開裂。
4.建築物差異沉陷扭角 θ ≥ 1/150 時，結構體開裂。
5.建築物沉陷量公式△H = △q B(1-μ 2 )Is/Es
式中：剛性基腳：方形Is = 0.82，長方形L/B = 1.5 時，Is = 1.06； L/B = 2 時，Is = 1.2
6.水單位重γw = 10 kN/m3 。
請分析圖五中A、B擋土壁及中間柱C之流砂（piping）安全係數Fs？（10 分）
若開 挖過程中發生流砂現象，請問應如何處理？（10 分） 註：水單位重取γw = 10 kN/m3 。
⑴連續壁施作時是否會影響五樓鄰房？請詳述原因。（5 分）
⑵地下室開挖前抽降地下水至 GL-9m，是否會影響五樓鄰房？請詳述原因。（5 分）
⑶請繪出地下室開挖出土時，擋土壁側向變位引致鄰房的沉陷量曲線為何？（註： RIDO 程式分析擋土壁側向變位曲線如圖六所示。）（6 分）
⑷若鄰房決定以高壓成型樁作托基保護，請設計之。並繪出保護之平面圖與剖面圖。 （9 分）

註：
1.獨立基腳系統在黏土地盤容許沉陷量為 5 cm、砂土地盤為 2.5 cm。
2.兩柱差異沉陷扭角 θ ≥ 1/300 時，隔間牆開裂；θ ≥ 1/150 時，結構體開裂。
3.高壓成型樁之承載力Qu = Qp+Qs，其中Qp = 200 N Ap（取m 2 ）；Qs = 0，承載 力Fs取 2 作設計。
