⑴一部額定 50-MVA,30-kV 之發電機具有直接接地之中性點,此發電機之正序、 負序及零序電抗分別為 25%、15%與 5%。若發電機分別發生雙線直接接地故障與 三相直接接地故障,試計算限制兩種故障電流大小相同時,發電機中性點所需之 接地電抗大小。(10 分)
⑵試畫出圖一電力系統之零序阻抗網路。(10 分)
⑴使用對稱元素法(Symmetrical component method)進行故障或短路分析之優點為 何?(5 分)
⑵進行暫態穩定度分析的目的為何?(5 分)
⑶根據圖二之同步發電機頻率與電壓控制圖,負載頻率控制(Load frequency control)迴路與自動電壓調整器(Automatic voltage regulator)迴路的主要功能 為何?(10 分)
【已刪除】三、圖三之 方 塊 圖 所示為一獨立發電系統供應其負載用電,若 ∆PL=0.1p.u. 導致 ∆ω = −0.2 p.u.之穩態誤差,試求⑴轉速調整曲線之斜率 R;⑵使∆ω之穩態誤差為 0 所 需的∆PC 。(20 分)

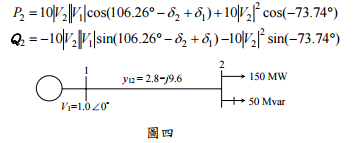

【已刪除】四、圖四之雙匯流排系統中,匯流排 1 為參考匯流排(swing or reference bus),電壓為V=1∠0° 。匯流排 2 之負載如圖示,線路導納
y
12
=10∠-73.74°,標么值係以 100 MVA 為基準(base)。匯流排 2 之實功與虛功表示式為:
試以 Newton-Raphson 法進行二次疊代計算匯流排 2 的電壓大小與相角,|V2| 與δ 2。 (δ 1為匯流排 1 的電壓相角)(20 分)
⑴選擇比流器(CT)之變流比(ratio),使得電驛二次側最大負載電流為 5 安培; 可供的選擇為 I:5,其中 I 可為 200,300,400,500,600 或 700。(5 分)
⑵選擇比壓器(PT)之變壓比 V:1,使得電驛二次側的系統對中性點電壓為 67 伏特。 (5 分)
⑶若電驛在系統側(一次側)看見的阻抗為V
p
/ I
p
=Z
line
,試決定電驛量得的阻抗表示 式,Z
relay
。(請以Z
line
、變流比與變壓比之函數表示)(10 分)
