99年 - 99 專利商標審查特種考試_三等_電力工程：電路學#27569
科目：
電路學 |
年份：
99年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (6)

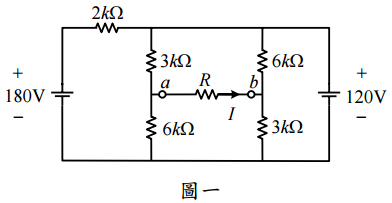

【已刪除】一、如圖一所示之電路，若通過未知電阻 R之電流 I =1 mA時，試求未知電阻 之值。 （20 分）

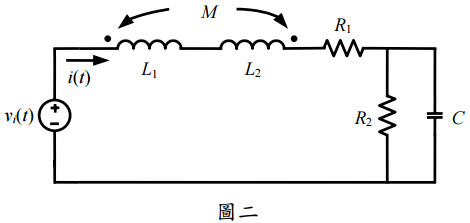

【已刪除】二、如圖二所示之電路，R
1
= 3Ω、R
2
= 2Ω、C =1F 、L
1
= 0.8H 、L
2
= 0.8H 、M = 0.3H ， 當v
i
(t) = [−30u(−t) +15u(t)] V ，試求時間 t＞0 時，電流 ( ) i i t ( ) M R1 L1 L2 i(t) vi(t) R2 C 之值。（註：u t 為單 位步級函數）（20 分）

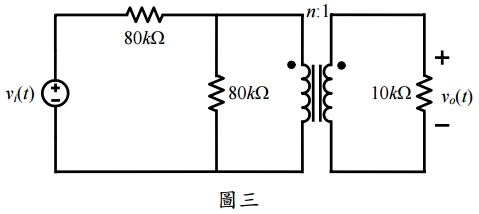

【已刪除】三、如圖三所示之電路，當 10kΩ 電阻可吸收最大平均功率（maximum average power） 時，試求此時變壓器之圈數比（turns ratio）n 之值。（20 分）
【已刪除】⑴試求轉移函數
，其中V
O
及V
i
分別為 v
o
(t)及v
i
(t) 之拉普拉氏轉換（Laplace transform）。（10 分）
⑵試求由v
i
(t)端所得之等效輸入阻抗Z
i
(s)。（10 分）

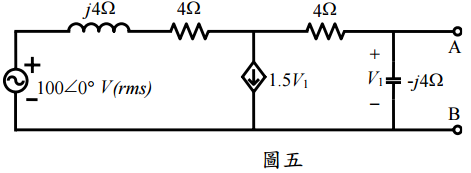

【已刪除】五、如圖五所示之電路，其中電壓源為 100∠0° V（有效值）。試求 A、B 兩端點間之戴 維寧等效電路（ Thevenin equivalent circuit）。（20 分）
