99年 - 99 專技高考_電子工程技師：電路學#27562
科目：
電路學 |
年份：
99年 |
選擇題數：
0 |
申論題數：
7
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (7)

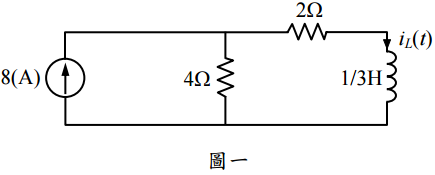

【已刪除】一、如圖一所示電路中，若電感器在 t＝0 時之電流值 ，試求 t≧0 時， 響應。（15 分）

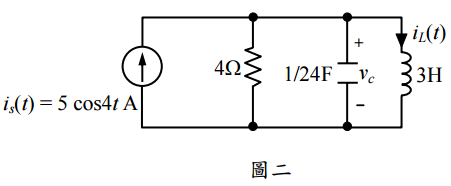

【已刪除】二、如圖二所示為一 RLC 並聯電路，在時間 t≧0 時，若已知輸入為 i
s
(t) = 5cos 4t A，響應為i
L
(t)，而初值條件為： v
c
(0)= 3V，i
L
(0)=2A，試求其i
L
(t) 響應。（15 分）

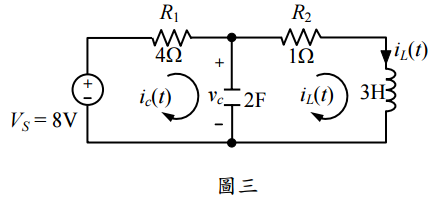

【已刪除】三、如圖三所示之電路中，若 v
c
(0)=5V ， i
L
(0)=2A，V
S
=8A，響應為 ，試以迴 路分析法（mesh current method），求出以電流i
L
(T) 表示之二階微分方程式（不需 求解）。（15 分）

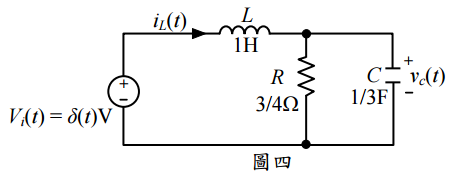

【已刪除】四、如圖四所示之 RLC 電路，試以拉普拉氏轉換法，求出 t≧0 時v
c
(t)響應，其中輸入為V
i
(t)=δ (t) V [δ (t) 為脈衝函數；i
L
(0)=0A ；v
c
(0)=0A ]。 （15 分）
【已刪除】五、如圖五所示之電路，試求其諧振頻率（ f
0
），以 Hz 為單位。（15 分） 圖五 六、試求如圖六所示之雙埠網路 之 T 參數（傳輸參數），請以頻域（拉普拉氏變數 S） 表示，T 參數定義如下所示：（15 分）

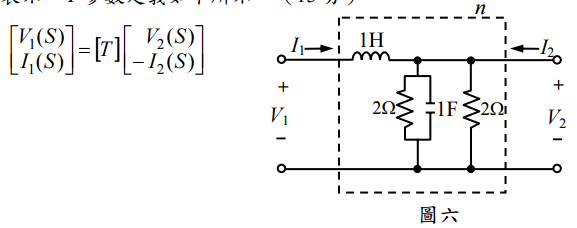

【已刪除】六、試求如圖六所示之雙埠網路 之 T 參數（傳輸參數），請以頻域（拉普拉氏變數 S） 表示，T 參數定義如下所示：（15 分）

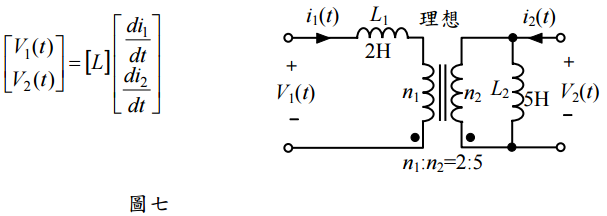

【已刪除】七、如圖七所示之電路，其中理想變壓器匝數比為
，試求其電感矩陣 L。電感矩 陣之定義如下所示：（10 分）
