13. 有一放大器僅含兩個極點且無零點，高頻極點 fp2 為低頻極點 fp1 的 100 倍，此放大器於 頻率 fp2 的增益大小為 1，則此放大器的相位邊限 ( phase margin ) 約為：
(A) 90 度
(B) 60 度
(C) 45 度
(D) 0 度

答案：登入後查看
統計： A(9), B(1), C(11), D(0), E(0) #716712

詳解 (共 1 筆)

#6145648
fp1, fp2 差100倍 phase 不會互相影響, fp2 有剛好在 Av=1(0db)的點上,
所以, phase 在fp1/10開始往下掉到fp1時, 是-45度, 再往下掉到10fp1=fp2/10, 是-90度
所以, 再繼續往下掉到fp2時, 是135度, 所以phase margin 是45度

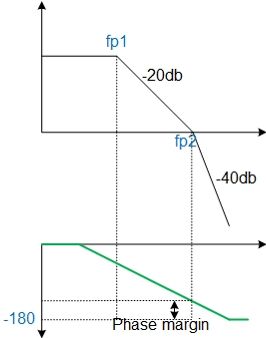

畫圖, 更清楚
