5 一時序電路（sequential circuit）由 1 個T正反器（flip-flop）與 5 個邏輯閘所組成如下圖所示，其中B、C1、C2、 C3為輸入位元，A為狀態位元，試問A之狀態方程式為何？ (A)A(t+1)=(C1AB+C2(A ⊕ B)+C3A) ⊕ A (B)A(t+1)=(C1AB+C2(A ⊗ B)+C3A) ⊗ A (C)A(t+1)=C1AB+C2(A ⊕ B)+C3A (D)A(t+1)=C1AB+C2(A ⊗ B)+C3A

5 一時序電路（sequential circuit）由 1 個T正反器（flip-flop）與 5 個邏輯閘所組成如下圖所示，其中B、C₁、C₂、 C₃為輸入位元，A為狀態位元，試問A之狀態方程式為何？

(A)A(t+1)=(C₁AB+C₂(A ⊕ B)+C₃A) ⊕ A
(B)A(t+1)=(C₁AB+C₂(A ⊗ B)+C₃A) ⊗ A
(C)A(t+1)=C₁AB+C₂(A ⊕ B)+C₃A
(D)A(t+1)=C₁AB+C₂(A ⊗ B)+C₃A

答案：登入後查看
統計： A(28), B(21), C(44), D(9), E(0) #1208948

詳解 (共 2 筆)

梅川依芙

B1 · 2021/08/21

#5030109

第一個XOR GATE 可以寫成 A X...

(共 195 字，隱藏中）

前往觀看

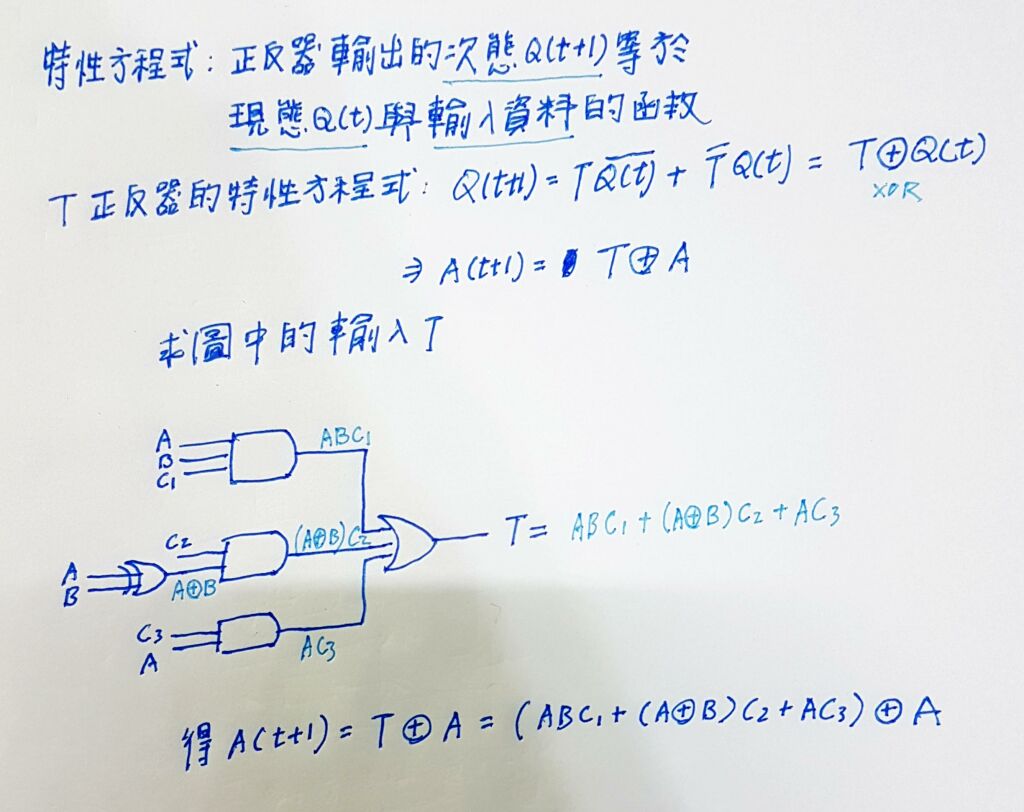

cjtsui

B2 · 2022/12/23

#5685737

6 使用 2 個SR正反器（flip-flop）與 3 個邏輯閘組成一時序電路（sequential circuit）如下圖所示，其中SR正反器由NAND閘所組成，A、B表示狀態位元，X表示外部輸入位元，Y表示輸出位元，SA與RA表示第 1 個SR正反器之輸入位元，SB與RB代表第 2 個SR正反器之輸入位元，CLK表示時脈。關於各個邏輯閘與正反器之時間參 B B 數［tpd表示傳遞延遲時間，ts表示就緒時間（setup time），th表示保持時間（hold time）］如下：反向器（inverter）：tpd = 0.5ns 互斥或閘（XOR）：tpd = 2.0ns 或閘（OR）：tpd = 1.0ns 正反器：tpd = 2.0ns, ts = 1.0ns, th = 0.25ns 試問從正緣時脈（positive clock edge）至電路輸出（Y），其最長路徑延遲為何？(A)3.5ns (B)4.0ns (C)5.0ns (D)6.0ns
