試卷：107年 - 107 專技高考結構分析（包括材料力學與結構學）#72930
科目：結構分析（包括材料力學與結構學）
年份：107年
排序：0

題組內容

三、考慮細長的鋼纜具有低撓曲勁度、可忽略自重及軸向不會伸張的特性時，受拉力的鋼纜可視為理想之橫向完全柔軟而軸向為剛性的張力構件。分析下列兩個包括鋼纜所組成之靜定結構系統：

申論題內容

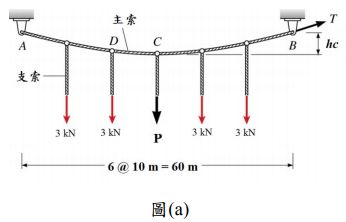

⑴如圖(a)之鋼纜系統的主索由五根垂直支索控制其平衡位置的幾何輪廓。施工過程先由四根支索皆維持固定之 3 kN 之拉力後，再由中跨 C 索調整索力 P 使獲得下垂量 hc。已知 P = 4 kN 時，hc = 7.5 m；試求 A 端錨定反力之水平分量，以及 B 端繩張力 T 的理論值。（10 分）
