115年 - 115 身心障礙特種考試_三等_電子工程：電路學#138936
> 申論題
題組內容

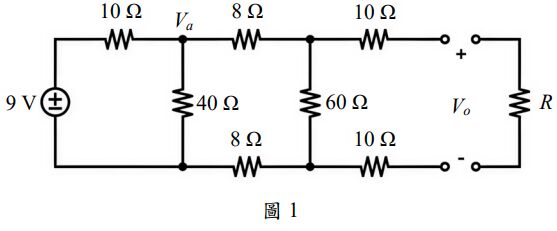

一、一個電阻陣列與一個負載電阻 R 及一個 9 V 的電池相連，如圖 1 所示。
(一)求 R 的值，使得 Vo = 1.8 V。（10 分）
相關申論題
(二)計算能消耗（汲取）最大功率的 R 值為多少？（8 分）此時的最大負載功率是多少？（7 分）
#569961
二、若 v(0) = 0 V，試求圖 2 電路中 t ＞ 0 時的 v(t)。（25 分）
#569962
三、當連接至 120 V(rms)、60 Hz 的電源時，某負載在功率因數（pf）為 0.8 落後（lagging）下消耗 4 kW 的實功。假設將一部 1 kW 的太陽能發電機（只 產生實功）與該負載並聯。試求將功率因數（pf）提升至 0.9 落後所需的 電容值。（25 分）
#569963
四、試求圖 3 電路中的輸出電壓 vo(t)。（25 分）
#569964
4. 輸出電壓
#562431
3. C2電容
#562430
2. R2電阻
#562429
1. R1電阻
#562428
5. 電流
#562427
4. 總阻抗
