113年 - 113 地方政府公務特種考試_三等_電力工程、電子工程：電路學#124508
> 申論題
題組內容

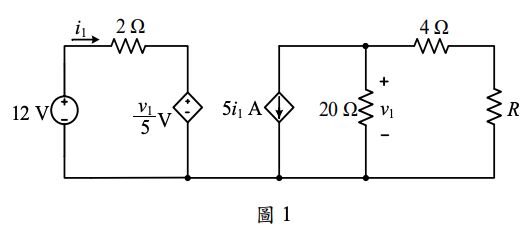

一、如圖 1 所示之電路，請求：
(一)除了電阻 R 外其他電路之戴維寧等效電路及諾頓等效電路。（15 分）
相關申論題
(二)電阻 R 為何值時可自電路吸收到最大功率，並求此最大功率值。 （5 分）
#529397
二、如圖 2 所示之電路中，若開關未關上前電容器及電感器之初值分別為 vC (0) = 0 V 及 iL (0) = 0 A ，試求開關關上後 t > 0 之 vC (t ) 及 iL (t ) 。（20 分）
#529398
(一)線電流 ia (t ) 。（5 分）
#529399
(二)三相負載所吸收之有效功率。（10 分）
#529400
(三)電源端之功率因數。（5 分） _ van + a ia A Z P _ vbn ib Z P n + b B Z P vcn _ c ic C + 圖3
#529401
四、如圖 4 所示之電路中，若 vC (0) = 0 V ， vi = 6 u (t ) V ，其中 u (t ) 為單位步 階函數（unit step function），求 t > 0 之後的 vo 。（20 分）
#529402
五、如圖 5 所示之耦合電路，其兩電感器之耦合電感值為 1/2 H ，電源電壓 ，試求穩態電流 i1 (t ) 及 i2 (t ) 。（20 分）
#529403
4. 輸出電壓
#562431
3. C2電容
#562430
2. R2電阻
#562429
