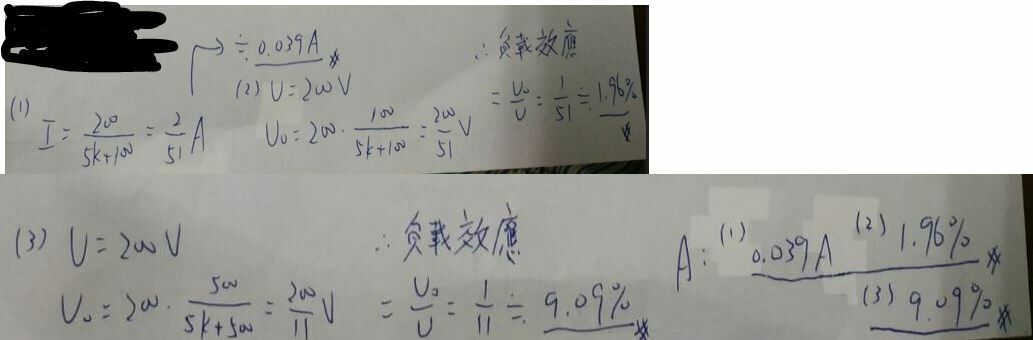

(二)一個由200V電壓源以及5kΩ所構成的串聯電路，今若以內電阻為100Ω的安培計來測量此電流時，請問實際測量得到的電流為多少？此安培計所產生的負載效應為多少？若採用另一個內電阻為500Ω的安培計來測量此電流時，實際測量所產生的負載效應為多少？（15分）



步驟1: 計算理想電流

理想電流 I可以用歐姆定律 I=RV​ 來計算，其中 V 是電壓源的電壓，R 是電阻。在這個例子中，電壓源是200V，而電阻是5kΩ。

步驟2: 計算第一個安培計連接時的實際電流

當安培計（內電阻為100Ω）連接到電路中時，安培計的內電阻與電路中的電阻串聯。因此，總電阻 �總1R總1​ 是電路的電阻加上安培計的內電阻。

步驟3: 計算第一個安培計的負載效應

負載效應可以通過比較理想電流與實際電流來計算。

步驟4: 計算第二個安培計連接時的實際電流

同樣地，當第二個安培計（內電阻為500Ω）連接時，我們也計算總電阻 並求出實際電流。

步驟5: 計算第二個安培計的負載效應

最後，我們比較理想電流與第二個安培計測量到的電流，來找出負載效應。

讓我們開始計算。

根據計算，我們得到以下結果：

1. 理想電流：當沒有安培計連接到電路時，理想電流為0.04安培（A）。
2. 第一個安培計（內電阻100Ω）連接時的實際電流：0.03922A。
3. 第一個安培計產生的負載效應：0.00078A。
4. 第二個安培計（內電阻500Ω）連接時的實際電流：0.03636A。
5. 第二個安培計產生的負載效應：0.00364A。

這表示當使用內電阻較小（100Ω）的安培計時，對電路的影響較小，電流讀值更接近理想值。相反，使用內電阻較大（500Ω）的安培計時，負載效應更明顯，導致電流讀值與理想值有較大差異。
