試卷：113年 - 113 高等考試_二級_水利工程：渠道水力學#123047
科目：公職◆渠道水力學
年份：113年
排序：0

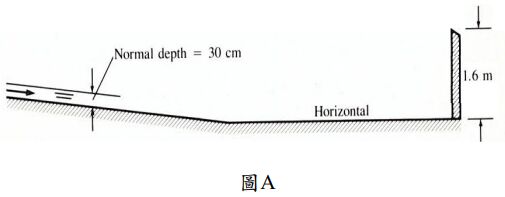

一、有一條渠道系統是由二段渠寬相同但是渠坡不同的矩形渠道所組成，上游段為陡坡渠道，下游段為水平渠道，如圖 A 所示。已知渠道寬度為 3.0 m，流量為 5 cms，上游段正常水深為 30 cm，試求

(二)繪出此渠流的漸變流水面線示意圖（需註明水面線型態名稱）。（10 分）
