題組內容

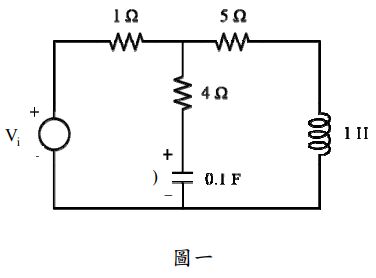

二、如圖一所示電路：

⑴若 V_i = 10 V（直流），求儲存在電容器與電感器之能量。（10 分）

詳解 (共 3 筆)

詳解提供者：Ataro Sakuma

我的算法
針對電容，電路已穩態，電感視為短路

電容戴維寧電壓為10/6*5=25/3(V)

Wc=0.5*0.1*(25/3)^2=3.47(J)

-------------

針對電感，電路穩態，電容視為開路

電感諾頓電流為 10/6=5/3(I)

WL=0.5*1*(5/3)^2=1.38888(J)

詳解提供者：Jarry Lin南區變電維護上榜

條件不明，是穩態還是暫態，如果暫態時，能量都是0J，但這考申論，答案不會這麼簡單

詳解提供者：bird chen

Wc=2000/(29*29) Wl=25/18
