試卷：99年 - 099年專門職業及技術人員高等建築師、技師暨普通不動產經紀人、記帳士土木工程技師#36673
科目：結構分析（包括材料力學與結構學）
年份：99年
排序：0

題組內容

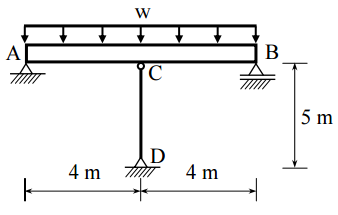

三、如圖所示之矩形斷面的簡支梁AB，承受向下的均佈載重w，梁AB之中點C有一圓桿 CD支撐，CD桿之二端為鉸接。梁AB的長度為 8 m，梁斷面高h = 60 mm，寬b = 20 mm，CD桿的長度為 5 m，直徑d = 10 mm。假設所有桿件為同一種材料，材料彈性模數E = 200 GPa，允許正向應力σ_allow = 600 MPa，安全係數n = 3。

申論題內容

⑵試求載重w_allow引致之C點垂直變位。（5 分）
