試卷：104年 - 104年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考專技高考_大地工程技師#36265
科目：技師◆基礎工程與設計
年份：104年
排序：0

題組內容

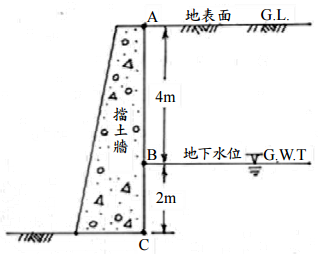

一、假設下圖之重力式擋土牆已發生足夠的側向位移，使牆後背填土達成主動狀態。地下水位以上土壤之單位重為 16.2 kN/m³ ，內摩擦角為 34 度，凝聚力為 0 kN/m² ；地下水位以下土壤之單位重為 19.1 kN/m³ ，內摩擦角為 34 度，凝聚力為 0 kN/m² ，水的單位重為 9.81 kN/m³ 。依據藍金（Rankine）土壓力理論：

申論題內容

⑵請計算擋土牆承受側向土水壓總合力之大小及作用位置。（15 分）
