99年 - 99-2 司法特種考試_三等_檢察事務官電子資訊組：電子學與電路學#27568
> 申論題
申論題
試卷：99年 - 99-2 司法特種考試_三等_檢察事務官電子資訊組：電子學與電路學#27568
科目：電路學
年份：99年
排序：0
申論題資訊
試卷：
99年 - 99-2 司法特種考試_三等_檢察事務官電子資訊組：電子學與電路學#27568
科目：
電路學
年份：
99年
排序：
0
題組內容

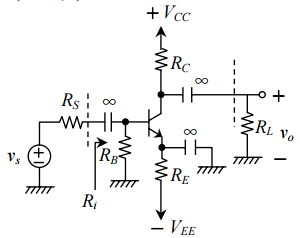

三、如圖所示電路，已知R
B
= 200 kΩ，R
E
= 20 kΩ，R
C
= 15 kΩ，V
CC
= V
EE
= 20 V，電晶體BJT之β = 200，V
BE
= 0.7 V，熱電壓（thermal voltage）V
T
= 25 mV，忽略歐利效 應（Early Effect）γ
o
=∞，R
S
= 20 kΩ，R
L
= 20 kΩ，請求出在小訊號模型下：
申論題內容
⑵電壓增益A
v
= v
o
/v
s
=？（15 分）
