四、如圖四所示電路，電源 60876476b04e7.jpg = 12∠0°V，R1 = R2 = 12 Ω ，R3 = 6 Ω ，R4 = 2 Ω ， ‧6087649ed65a5.jpg = -j4Ω ，C1 沒有初始電壓，求 608764b7b165a.jpg的值=？（V）（25 分）
（備註608764cade7e8.jpg為相量型式之電壓） 608764ef74e59.jpg

詳解 (共 2 筆)

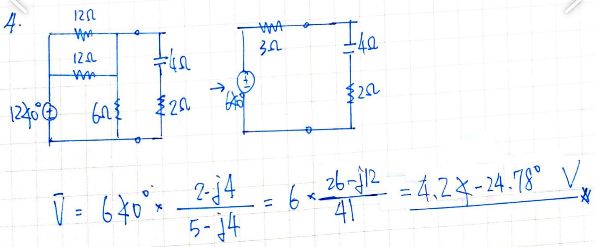

詳解 提供者：Shang-te Hsieh


詳解 提供者：☆○奕軍●★

((R1//R2)//R3)=3歐姆

VC1=12*[2/(3+2)]=4.8V
