所屬科目：基本電學(概要)

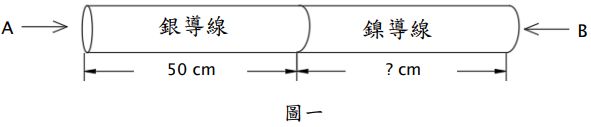

一、如圖一所示為一條銀導線和一條鎳導線所連接之電導線，（僅為示意圖， 沒有依實際尺寸比例畫圖），不考慮銀導線和鎳導線連接處之接觸電阻， 假設在 20℃時，銀導線之電阻係數為1.63 ✕ Ω -cm，截面積 0.02 cm2， 長度 50 cm，鎳導線之電阻係數為11 ✕ Ω -cm，截面積 0.02 cm2，圖示 之銀導線和鎳導線連接之導線，從 A 到 B 端，其電阻假設為 0.02 Ω ，求 鎳導線之長度為多少（cm）？（25 分）

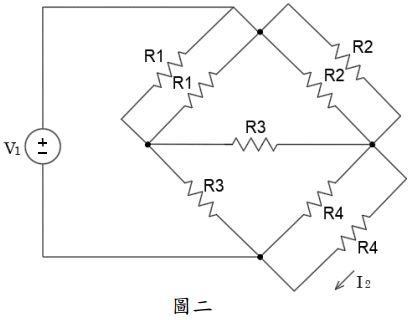

二、如圖二所示電路，其中V1=10 V，R1=10 Ω ，R2=10Ω ，R3=10 Ω ，R4=20 Ω ， 求 I2 之電流為多少安培（A）？（25 分）

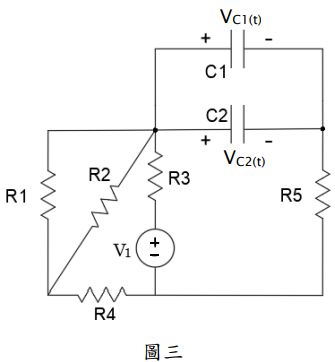

三、如圖三所示電路，其中 V1 = 10 V，R1 = R2 = R3 = R5 = 2 k Ω ，R4 = 1 k Ω ， C1 = C2 = 6 µF，假設 ，求所有時間為正（t ＞ 0）時電容 器 C2 之電壓變化=？（V）（25 分）

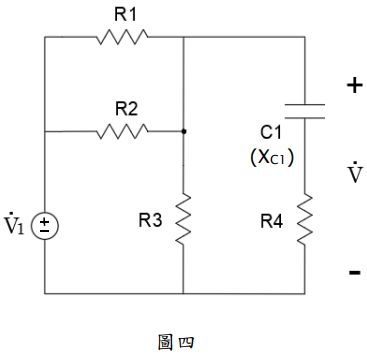

四、如圖四所示電路，電源 = 12∠0°V，R1 = R2 = 12 Ω ，R3 = 6 Ω ，R4 = 2 Ω ， ‧ = -j4Ω ，C1 沒有初始電壓，求 的值=？（V）（25 分） （備註為相量型式之電壓）
