二、如圖二所示電路，其中V1=10 V，R1=10 Ω ，R2=10Ω ，R3=10 Ω ，R4=20 Ω ， 求 I2 之電流為多少安培（A）？（25 分）

詳解 (共 4 筆)

☆○奕軍●★
☆○奕軍●★
詳解 #4689698
2021/05/01

R1 R2 R4相並聯後

分別等於 5  5  10歐姆

兩條分路中  每路各15歐姆

並聯後總電阻為7.5歐姆

R3因電橋平衡可省略

總電流為 10V/7.5歐姆=1.33A

兩分路平均可分得0.667A電流

R4相等 就再除以2

=0.333A  (答案)



韋傑夫
韋傑夫
詳解 #5012160
2021/08/16


(共 1 字，隱藏中）
前往觀看
已上台電職員
已上台電職員
詳解 #4819746
2021/06/20


(共 1 字，隱藏中）
前往觀看

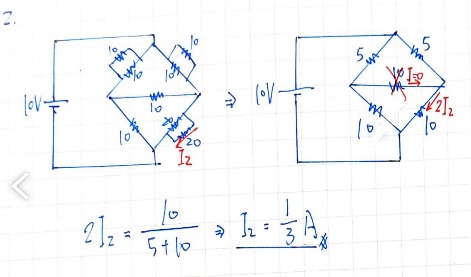

Shang-te Hsieh
Shang-te Hsieh
詳解 #4692223
2021/05/02
