試卷：102年 - 102 中華郵政股份有限公司_專業職（一）／電力工程：基本電學#28770
科目：基本電學(概要)
年份：102年
排序：0

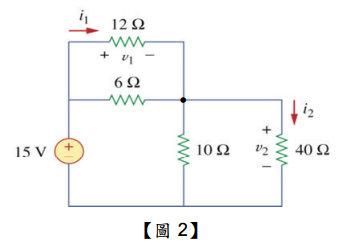

題目二：依【圖 2】所示電路，請計算：

（一）v1及 v2分別為多少？【10 分】

詳解提供者：陳明福

首先先將總電阻R求出 = (40//10)+(12//6)=12

總電流=15/12=1.25A

將著計算分流及分壓

I1=1.25X[6/(12+6)]=0.4167A

V1=0.4167X12歐姆=5V

V2同上

I2=1.25AX[10/(10+40)]=0.25A

0.25AX40歐姆=10V
