申論題

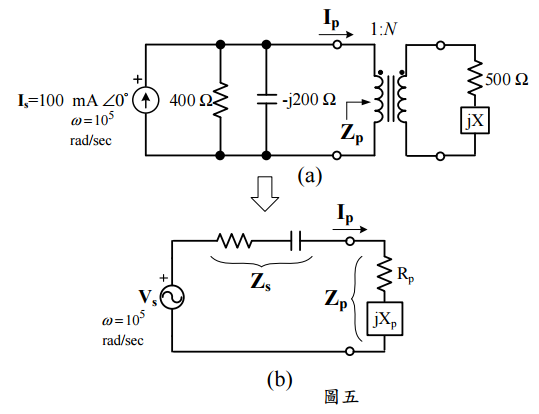

五、如圖五(a)電路，輸入電流源 I_s = I _s , _rms ∠0° = 100 mA ∠0°（ I _{s , rms} 為有效值），電流源 側並接一電阻 400 Ω及一容抗 -j200 Ω；負載為一固定電阻 500 Ω，且變壓器為理想 變壓器，令此電路的等效電路如圖五(b)所示。若此電路操作在 ω = 10⁵ rad/sec，且 欲操作在最大功率轉換（maximum power transfer），試回答下列問題：（注意：電 路圖中，正楷大寫粗字體符號表示相量，phasor）

⑵此電路若欲得最大功率轉換，則 jX 應為何種元件及 Z_p = R_p+ jX_p 應為若干？且在 最大功率轉換時，匝數比 N =？（10 分）
