> 100年 - 100年一般警察人員、100年警察人員、100年交通事業鐵路人員考高員三級_電子工程#34178
100年 - 100年一般警察人員、100年警察人員、100年交通事業鐵路人員考高員三級_電子工程#34178
科目:
電磁學 |
年份:
100年 |
選擇題數:
0 |
申論題數:
9
試卷資訊
所屬科目:
電磁學
選擇題 (0)
申論題 (9)
⑴此平行板電容器之電容值為何?(5 分)
⑵上金屬板所受到之電力為何?(10 分)
二、設電荷 q 均勻分布於半徑 r 之球面上,此球以一直徑為中心軸,以 ω 角速度作迴轉 運動,求此球具有之磁矩。(15 分)
⑴試求該 TEM 波之集膚深度(skin depth)。(10 分)
⑵試求該 TEM 波之本質阻抗(intrinsic impedance)。(10 分)
⑴試寫下前四個模態(modes),及其對應之截止頻率f
c
(cutoff frequency)。(15 分)
⑵若此波導僅允許單模操作,試求頻帶之範圍為何?(5 分)
【已刪除】五、如圖二所示之兩個共面矩型迴路,若 h
1
>>h
2
>w
2
> d ,試求此系統之互感。(15 分)
【已刪除】六、如圖三所示,利用兩根並聯之四分之一波長傳輸線與 50Ω傳輸線阻抗匹配,兩根並 聯傳輸線之特性阻抗分別為Z
1
與Z
2
,負載阻抗分別為R
1
=10Ω與R
2
=40Ω。若經由 50Ω傳輸線饋入至Z
1
與Z
2
傳輸線之功率比為P
1
:P
2
=2:1,試求Z
1
與Z
2
分別為多少歐 姆?(15 分)

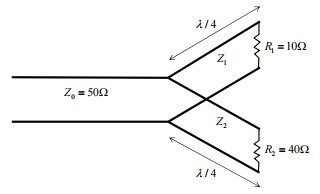

圖三 利用兩根並聯之四分之一波長傳輸線與 50Ω 傳輸線阻抗匹配
