100年 - 100 初等考試_電子工程：基本電學大意#20520

科目：初等/五等/佐級◆基本電學大意 | 年份：100年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1 蓄電池容量一般以何單位表示？ (A)伏特 (B)安培 (C)安培小時 (D)瓦特
2 兩材料相同之電熱線，甲線長L，截面積為k，乙線長2L，截面積為3k。若加至兩電熱線之電源電壓相同，則甲線消耗功率為乙線的幾倍？ (A)3/2(B)2/3(C)4/9 (D)9/4
3 若A銅線長度與半徑均為B銅線之兩倍，則A銅線電阻應為B銅線電阻之幾倍？ (A)0.5 (B)1 (C)2 (D)4
4 導體之電流方向與電子流的方向？ (A)相同 (B)相反 (C)垂直 (D)不相關
5 將4庫倫的電荷通過一元件，須作功20焦耳，則此元件兩端之電壓差為多少伏特？ (A)4 (B)5 (C)10 (D)20
6 1電子伏特等於多少焦耳？ (A)1.602×10-19 (B)9.109×10-31 (C)9×109 (D)4π×10-7
7 某電阻值為10Ω之負載通過4A之電流，則1分鐘內轉換為熱之能量為多少焦耳？ (A)1200 (B)2400 (C)4800 (D)9600
8 電壓的單位是伏特（V），與下列何者等效？ (A)焦耳（J） (B)焦耳（J）／庫倫（C） (C)焦耳（J）／秒（s） (D)庫倫（C）／秒（s）
9 甲、乙兩電容器，充相等之電荷後，測得甲之電壓為乙之3倍，則甲之電容量為乙之： (A)1/3 (B)3 (C)1/9 (D)9
重新載圖10 如圖所示含有直流電壓源及直流電流源之電路，已知流經5Ω電阻之電流為5A，則直流電流源之大小為多少安培？ (A)2 (B)5 (C)7 (D)10

11 弦波穩態時，電容器之電壓與電流的相角關係中，下列之敘述何者為正確？ (A)電流相角與電壓相角同相 (B)電流相角領先電壓相角90度 (C)電壓相角領先電流相角45度 (D)電壓相角領先電流相角90度
12 將一只20微法拉之電容器充電至90伏特，與另一未充電之40微法拉電容器並聯，則並聯後電壓為多少伏特？ (A)1.5 (B)6.75 (C)30 (D)45
13 一鐵芯材料構成之磁路，其導磁係數為4×10-4韋伯／（安匝．米），截面積為1×10-2平方公尺，平均磁路長度為5公尺，則此鐵芯磁路之磁阻為多少安匝／韋伯？ (A)1.25×106 (B)2.5×106 (C)3.75×106 (D)5×106
14 兩相互耦合電感器之電感值均為5亨利，其耦合係數為0.8，若兩者接成串聯互助，並通以1安培的電流時，則兩電感器所儲存的總能量為多少焦耳？ (A)1 (B)3 (C)6 (D)9
15 長10公尺的長導線，通以2安培之電流，置於0.2韋伯／平方公尺的均勻磁場時，當導線所受的力為2牛頓時，則導線與磁場間之夾角為多少度？ (A)30 (B)45 (C)60 (D)90
16 兩相互耦合之電感器串聯時，總電感值為10毫亨利。若將其中之一電感器反接，得到總電感值為6毫亨利，則兩電感器間之互感為多少毫亨利？ (A)8 (B)4 (C)2 (D)1

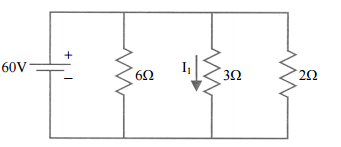

17 如圖所示，流經3Ω之電流I1為多少安培？ (A)20 (B)30 (C)40 (D)60

18 下列有關電場強度的敘述何者錯誤？ (A)在MKS制中電場強度之單位為牛頓／庫倫 (B)在MKS制中電場強度之單位為伏特／公尺 (C)電場強度E與電通密度D之關係為D＝εE，ε為介電率（permittivity） (D)電力線的法線方向即為電場強度的方向
19 依圖所示，試求電壓V1為多少伏特？ (A)6 (B)4 (C)3 (D)2.4

20 如圖所示，試求跨於3Ω電阻器上之電壓降V1為多少伏特？ (A)2 (B)3 (C)5 (D)10

21 兩電阻R1與R2並聯後，接於某電源，且經量測已知R1之消耗功率為200瓦特，R2之消耗功率為400瓦特，若已知R2＝80歐姆，試計算R1之歐姆值？ (A)20 (B)40 (C)160 (D)320
22 將三個電阻R1＝2Ω，R2＝3Ω，R3＝5Ω予以串聯後，接於10伏特之直流電源，試計算電阻R3所消耗之功率為多少瓦特？ (A)2 (B)3 (C)5 (D)10
23 將10個電阻值相同之電阻予以串聯後，可得其等效電阻為R1，而若將此10個電阻予以並聯後，則得其等效電阻為R2，試計算之比值為何？ (A)100(B)10(C)1/100 (D)1/10
24 如圖所示，試計算跨於10Ω電阻上之電壓降V1為多少伏特？ (A)6 (B)10 (C)20 (D)40



25 如圖所示，試求AB間之等效電阻RAB等於多少歐姆？ (A)5 (B)15 (C)30 (D)45
26 某一直流電壓源的內電阻為5歐姆（Ω），當其輸出的端電壓為100伏特（V）而電流為2安培（A）時，試求電壓源在此操作條件下的功率損失為多少瓦特（W）？ (A)100 (B)50 (C)20 (D)5
27 如圖所示之電路，電流I之大小為多少安培？ (A)2.5 (B)5 (C)7.5 (D)10

28 求取僅含獨立電源網路之戴維寧等效電阻時，對於網路中之電源，下列何種處理方式正確？ (A)電壓源短路、電流源斷路 (B)電壓源斷路、電流源短路 (C)電壓源斷路、電流源斷路 (D)電壓源短路、電流源短路
29 某一電路中有A及B兩個電感器，而且它們均儲存有相同大小的電磁能量，若流過A電感器的電流為流過B電感器的電流的三倍，試問A電感器的大小為B電感器的幾倍？ (A)一倍 (B)三分之一倍 (C)六分之一倍 (D)九分之一倍
30 交流電路中，若電感為0.1H，頻率為100Hz，則此電感抗XL為多少Ω？ (A)XL＝10 (B)XL＝3.14 (C)XL＝62.8 (D)XL＝100
31 交流負載其端電壓為100V（有效值），電流為10A（有效值），功率因數為0.6，則此負載之虛功率為多少VAR？ (A)1000 (B)800 (C)600 (D)500
32 峰對峰值為40√2伏特之正弦電壓，其有效值為多少伏特？  (A)40√2 (B)20√2 (C)40 (D)20
33 週期性波形的頻率為50赫，其5個週期的時間為多少秒？ (A)0.02 (B)0.01 (C)0.2 (D)0.1
34 如下圖之R-L-C串聯電路，其電源es頻率等於電路之諧振頻率ω，則下列敘述何者正確？
 (A)功率因數為1.0 (B)電流最小 (C)平均功率最小 (D)阻抗等於歐姆
35 如圖所示之電路，已知電感L為1mH，則開關S在接通瞬間，流經2Ω電阻之電流大小為多少安培？ (A)1 (B)2 (C)2.5 (D)3

36 如圖所示含有三具直流電壓源之電路，則流經3Ω電阻之電流大小約為多少安培？ (A)1.4 (B)1.6 (C)1.8 (D)2.0

37 如下圖所示電路，總電流I為多少安培？ (A)5 (B)10 (C)12 (D)20
38 如圖所示之直流電路，6Ω電阻所消耗之功率為多少瓦特？ (A)3 (B)6 (C)12 (D)18

39 某交流負載其端電壓V＝100∠0ºV（有效值），電流為I＝5∠－60ºA（有效值），則此負載的功率因數為： (A)0.8，領前 (B)0.6，領前 (C)0.8，滯後 (D)0.5，滯後
40 有一元件其端電壓為16sinωt伏特，通過之電流為0.8sin（ωt＋60º）安培，則此元件所消耗之平均功率為多少？ (A)6.4瓦(B)3.2瓦(C)1.6瓦 (D)0瓦
