100年 - 100 專技高考_機械工程技師：工程力學（包括靜力學、動力學與材料力學）#37320

科目：工程力學(含靜力學、動力學與材料力學) | 年份：100年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (12)

⑴試繪出該鋼球之受力自由體圖。（5 分）
⑵試問兩條繩索的受力各是多少牛頓(N)？（5 分）

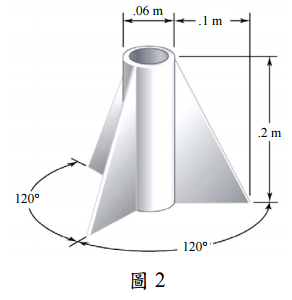

【已刪除】二、如圖 2 為安置旗桿的插座，其構造是由三塊合金銅板焊接在一段鋼管上。銅板的厚 度是 5 mm，質量密度是 104 kg/m3 。鋼管的厚度是 6 mm，質量密度是 8×103 kg/m3 。 以底部為計算基準，試問該旗桿座的重心位置？（15 分）
⑴左皮帶輪的轉速及右皮帶輪的轉速（rad/s）？（5 分）
⑵皮帶上點 C 的速度？（5 分）
⑶皮帶輪上點 B 的加速度？（5 分）
⑴煞車鼓的減速度α （rad/s2 ）？（10 分）
⑵需要經過多少時間使煞車鼓完全停止？（10 分）

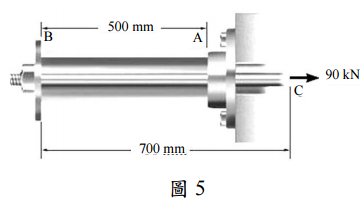

【已刪除】五、截面積為 450 mm2 ，長度為 500 mm的鋁管AB與直徑為 12 mm，長度為 700 mm的鋼 桿用螺栓鎖在一起，A處為固定端，如圖 5 所示。鋼桿材的彈性模數是 200 GPa，鋁 管材的彈性模數是 70 GPa。當鋼桿施以向右 90 kN的拉力，試問鋼桿C處的位移量 ？（20 分）提示：δC = δ B+ δC / B
⑴該結構截面慣性矩 I 值？（5 分）
⑵ A 處及 B 處的截面性質（section property）Q 值？（5 分）
⑶在 A 處及 B 處的最大剪應力？（10 分）
