所屬科目：工程力學(含靜力學、動力學與材料力學)

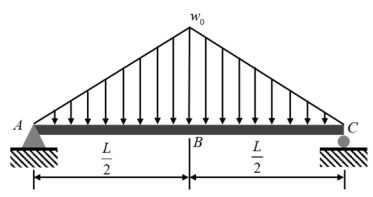

一、如圖所示，有一簡支樑承受均變負載，試求其撓度的微分方程與最大撓度。（25 分）
二、如圖所示，一有槽連桿於 O 點固定，其連桿以固定的角速度θ=4 rad/s 進行運動，使銷釘 P 沿著螺旋導軌 r = 0.5θ m 移動一距離，試求當θ=π/4 rad 時，銷釘 P 徑向與橫向的速度與加速度？（25 分）
三、如圖所示，有一直徑為 20 mm，長度 L =1 m 的鋼軸，此鋼軸強度可承受 t 的扭矩，其中 tB 為150 N • m/m ，試求其最大扭轉剪應力與扭轉角。（假設 鋼軸剪切模數 G 為 80 GPa）（25 分）
四、如圖所示，已知 A、B 兩物塊重量分別為 10 kg 與 50 kg，且滑輪系統的繩長度為固定。試求從靜止釋放後，當 A 物塊速度達到 0.5 m/s 時，B 物塊 之速度與 A 物塊移動之距離各為何？（假設滑輪與支承座之重量可忽略 不計、重力加速度為 10 m/s2）（25 分）
