101年 - 101年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考高等_土木工程技師#26533

科目：技師◆結構設計 | 年份：101年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (10)

⑴有一矩形鋼筋混凝土版，長邊長度為L，短邊長度為S，試以L/S之比例區分單向版及雙向版。（3分）

⑵根據我國現行混凝土結構設計規範（土木401-100），雙向版之設計除採用直接設計法外尚可採用何方法？（3分）

⑶有一無梁之鋼筋混凝土版柱系統如圖一所示，所有柱尺寸均為 40cm× 30 cm，針對虛線範圍內之版，依據土木401-100規定，標示出其長向（W-E向）柱列帶及中間帶之範圍及尺寸。（4分）

⑷假設版之單位面積設計載重qu= 500kgf/ m² ，依所附土木401-100相關規定，針對虛線範圍內之版，以直接設計法計算版長向（W-E向）柱列帶及中間帶之正彎矩及負彎矩，並標示正、負彎矩之位置。（15分）

⑴根據我國現行混凝土結構設計規範（土木401-100），「拉力控制斷面為受壓混凝土達到規定極限應變 0.003時，最外受拉鋼筋之淨拉應變ε_t大於或等於 0.005」。如此梁為拉力控制斷面，則其最大之拉力鋼筋面積A_s為何？（10分）

⑵如此梁採用5根#8拉力鋼筋，1根#8鋼筋之橫斷面積為 5.07 cm²。此梁之設計是否符合土木401-100規範中拉力控制斷面的規定？試求該梁斷面之彎矩計算強度M_n 及設計彎矩M_u。（15分）

⑴側向支撐長度為8 m及C_b = 1.0。（9分）

⑵側向支撐長度為20 m及C_b= 1.2。（9分）

【已刪除】⑶梁全長均有側向支撐，C_b = 1.2。（7分）

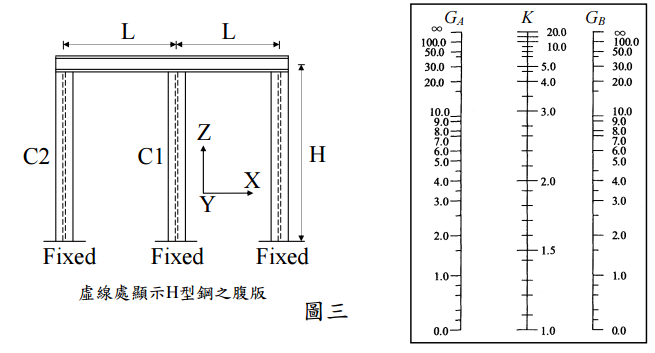

【已刪除】四、使用極限設計法（LRFD），計算圖三柱1（C1）之設計極限載重。圖中柱為 H800×350×19×40（斷面資料如第三題），F_y = 3.5 tf/cm²，梁為H500×200×10×16 （d×b_f×t_w×t_f）（d = 50 cm, t_w = 1 cm, b_f = 20 cm, t_f = 1.6 cm, A = 112 cm² , I_x = 46800 cm⁴, I_y= 2140 cm⁴ , S_x = 1870 cm³ , S_y = 214 cm³ , r_x = 20.4 cm, r_y= 4.36 cm）。K_x使用懸臂梁之設計建議值（理論值為2），K_y使用圖表計算之（H = 10 m, L = 8 m）。（25分）
