111年 - 111 司法特種考試_三等_檢察事務官營繕工程組：結構設計（包括鋼筋混凝土設計與鋼結構設計）#110324

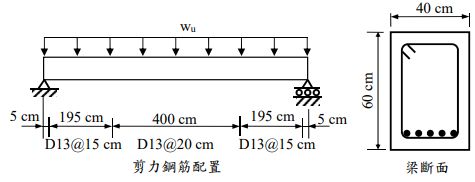

一、有一簡支鋼筋混凝土梁，跨度為 8 m。矩形梁斷面寬度 b=40 cm，總深度 h=60 cm。簡支梁全跨承受均佈載重。梁全跨度皆配置 5 支 D25 撓曲拉力 鋼筋與 D13 閉合剪力鋼筋，剪力鋼筋之混凝土淨保護層為 4 cm。D13 剪 力鋼筋的配置如圖所示。混凝土抗壓強度 f'c =280 kgf/cm²，撓曲拉力鋼筋 降伏強度 f_y=4200 kgf/cm²，剪力鋼筋降伏強度 =2800 kgf/cm²。試依簡支 梁配置之撓曲鋼筋，計算此梁所能承受之最大設計均佈載重 w_u。 （25 分）

D13 鋼筋之直徑 d_b=1.27 cm，斷面積 A_b=1.27 cm²。
D25 鋼筋之直徑 d_b=2.54 cm，斷面積 A_b=5.07 cm²。

四、H 型鋼梁通常會設置橫向加勁板，如圖所示。試述橫向加勁板有何功用。 （25 分）
