110年 - 110 專技高考_土木工程技師：結構設計（包括鋼筋混凝土設計與鋼結構設計）#104169

一、有一鋼筋混凝土梁的斷面為梯形，如圖所示。梁斷面有效深度 d = 53 cm。斷面為單筋梁設計，配置 5 支 D25 單層拉力鋼筋。混凝土等值矩形應力分布可適用於此梯形斷面。混凝土抗壓強度 ，鋼筋的降伏強度。D25鋼筋之直徑，斷面積。 試計算此梁斷面的彎矩設計強度φMn。

四、如圖所示為一靜不定結構，由一懸臂鋼梁與一斜撐組成。斜撐為角鋼L150 × 150 × 19。鋼梁為熱軋 H 型鋼 H600 × 200 × 11 × 17，為塑性設計斷面，強軸承受彎矩，弱軸有充分的側向支撐。此結構於 B 點承受因數化集中載重 ，經結構分析已知斜撐之軸拉力為 93.56 tf。於 B 點處，鋼梁弱軸方向有鉸支承。斜撐有足夠的強度與剛性。鋼梁與斜撐之鋼材降伏應力 ，彈性模數 E = 2040 tf/cm^Q。忽略鋼梁的自重且無需檢核剪力強度，以極限設計法，檢核鋼梁的強度是否滿足設計 需求。

參考資料：

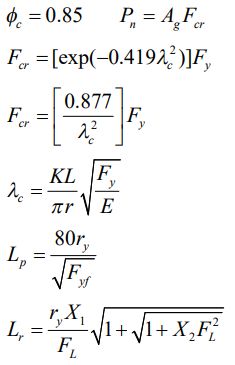

參考公式：請自行選擇適合的公式，並檢查其正確性，若有問題應自行修正。
