101年 - 101 專技高考_機械工程技師：工程力學（包括靜力學、動力學與材料力學）#26355

科目：工程力學(含靜力學、動力學與材料力學) | 年份：101年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (5)

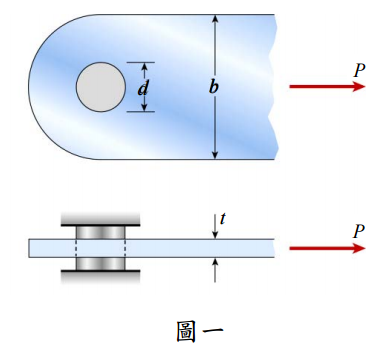

【已刪除】一、如圖一所示平板桿件寬度b = 60 mm，厚度t = 10 mm，承受P之拉伸負載。桿件一端是 由直徑同為d之銷與孔配合固定，且沒有裝配所產生之應力。若桿件容許之拉伸應力 σT = 140 MPa，銷之容許剪應力τS = 80 MPa，銷與孔間容許之承壓應力（bearing stress ）σB = 200 MPa，試求容許之最大負載P與對應之銷的直徑d。（20 分）

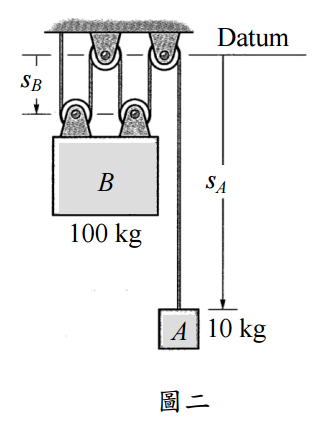

【已刪除】二、如圖二所示之A、B兩物塊質量分別為 10 kg及 100 kg，整個滑輪系統之纜繩為固定 長度，初始為靜止狀態。試求從靜止釋放後，當B物塊速度達到 2 m/s時，B物塊已 移動之距離。（重力加速度為 9.81 m/s2 ）（20 分） （註：滑輪與其支承座之重量忽略不計。）
【已刪除】三、如圖三所示之均質細長桿件，質量為 5 kg，一端銷接於 O 點，靜止於初始垂直位置。 假設有一質量為 4 g 之彈體 B 以 400 m/s 之速度射入並包埋入桿件中，試求彈體撞 擊埋入停止後瞬間，桿件之瞬間角速度為多少。（20 分）

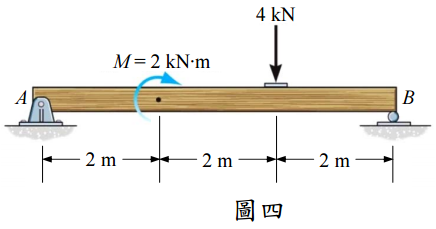

【已刪除】四、如圖四所示之樑 AB，試求支撐處之反力（reactions）並繪出剪力圖（shear diagram） 及彎矩圖（bending moment diagram）。（20 分）

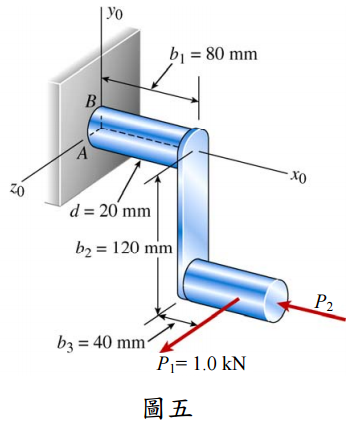

【已刪除】五、如圖五所示為一曲柄之簡化圖，圖中兩負載P1及P2皆為 1.0 kN，其餘尺寸標示於圖 中。在不考慮應力集中之情形下，試求圖中A點（上方軸表面與z0軸之交點）處材料 所承受之最大拉伸應力、最大壓縮應力及最大剪應力分別之大小。（20 分）
