102年 - 102年司法人員考司法人員特考三等_檢察事務官營繕工程組#25777

科目：技師◆結構設計 | 年份：102年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (7)

⑴鋼筋混凝土 T 型梁分析中，有效翼版寬度的計算需考量那些參數？（10 分）

⑵若該梁拉力筋採用 8-D29，配置如圖示，請計算該斷面所能提供的標稱彎矩強度以及對應的強度折減因子。（25 分）

⑴根據斷面配筋，計算此柱於w_u作用方向（即平行短邊方向），斷面產生平衡破壞時的軸力與彎矩大小。（20 分）

⑵假設施加軸壓力P_u =200 tonf，請問此時該柱中點高度的斷面，在w_u作用方向所能提供的剪力強度為多少？（10 分）

⑶今固定軸壓力P_u =200 tonf，如果持續增加w_u作用力，請研判該柱會先產生彎矩或是剪力破壞。（需提供簡要計算說明，5 分）

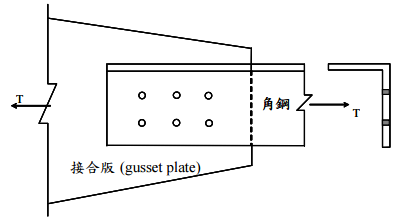

【已刪除】三、有一受拉角鋼與接合版採用螺栓接合如下圖所示。請說明在估計此拉力構件的抗拉強度時，須考量那幾種不同的破壞模式？並簡述其破壞型式。（15 分）

四、請問何謂「剪力遲滯」（shear lag）？（8 分）鋼結構拉力構件設計分析時，如何考慮此效應？（7 分）
